Riduttori serie SP per pompe di irroratrici

Hangzhou Hengnie Machinery Co., Ltd. progetta e costruisce il Riduttori per pompe irroratrici serie SP come focalizzato Riduttori per pompe irroratrici serie SP manufacturer per attrezzature di irrorazione agricola. La serie combina due rapporti di trasmissione fissi in un unico alloggiamento compatto, offrendo ai costruttori di irroratrici una trasmissione ad alta/bassa velocità con cambio variabile senza l'aggiunta di un cambio ausiliario separato.

Posizionamento della Serie SP nei sistemi di trasmissione agricoli

La serie SP appartiene alla nostra famiglia di scatole di ingranaggi specifiche per l'applicazione, insieme alle gamme di miscelatori PL, erpici rotanti RD, presse BL, testate mais HV e ranghinatori HR. Invece di adattare un riduttore per uso generico a un'irroratrice, progettiamo l'alloggiamento, i rapporti di trasmissione, la disposizione delle tenute e il supporto dei cuscinetti di uscita in base alle condizioni di azionamento della pompa che si trovano su irroratrici da campo, irroratrici da frutteto e attrezzature per l'applicazione di pesticidi.

Questo obiettivo è importante nella pratica: i riduttori delle pompe irroratrici funzionano all'aperto per lunghe ore, incontrano condizioni di campo polverose e umide e devono mantenere una velocità di uscita stabile mentre il carico della pompa cambia con la pressione dell'ugello. La gamma SP risponde direttamente a queste condizioni, motivo per cui OEM e distributori la utilizzano come principale riduttore per irroratrici agricole per piattaforme di irrorazione.

Panoramica della gamma

  • ND SP113 — cambio di velocità variabile con forcella del cambio, progettato per macchine irroratrici che richiedono un cambio di velocità selezionato dall'operatore.

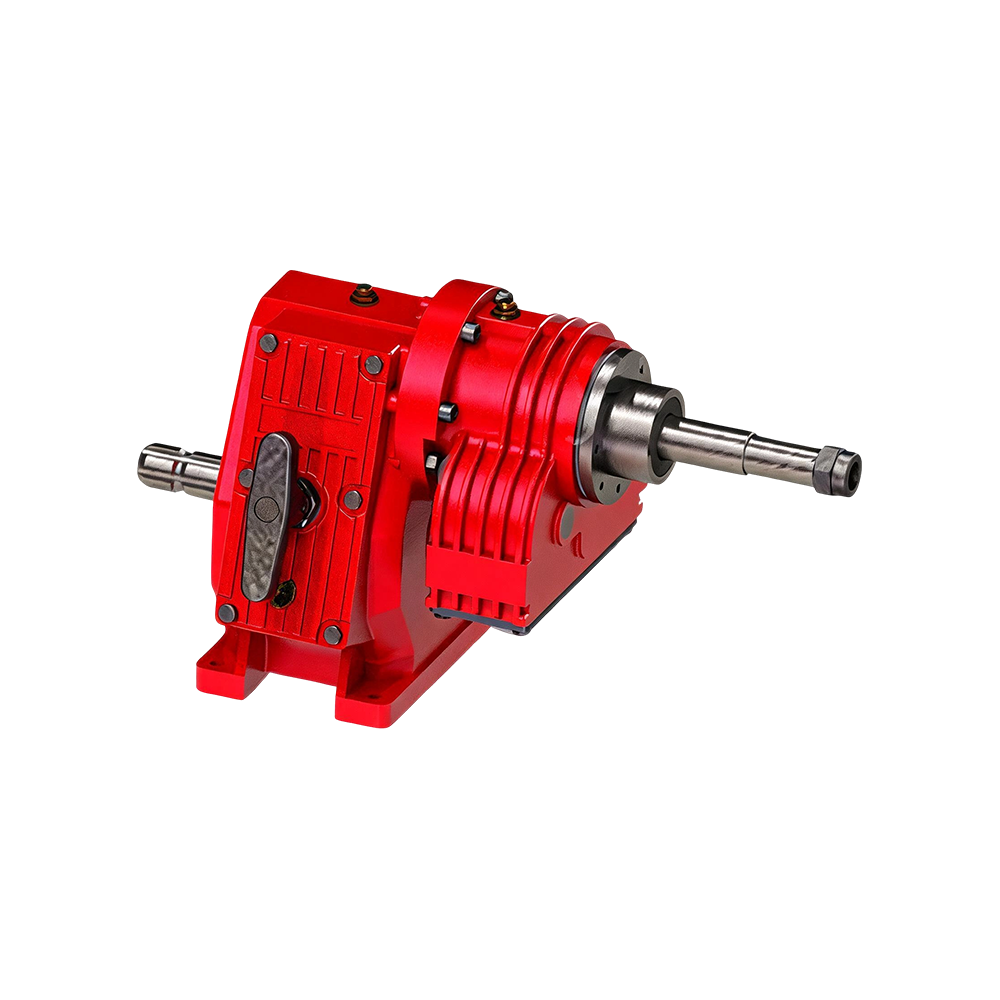

  • ND SP112 — scatola ingranaggi opzionale con montaggio a flangia per atomizzatori da frutteto, che semplifica l'installazione su sistemi azionati da pompa o presa di forza.

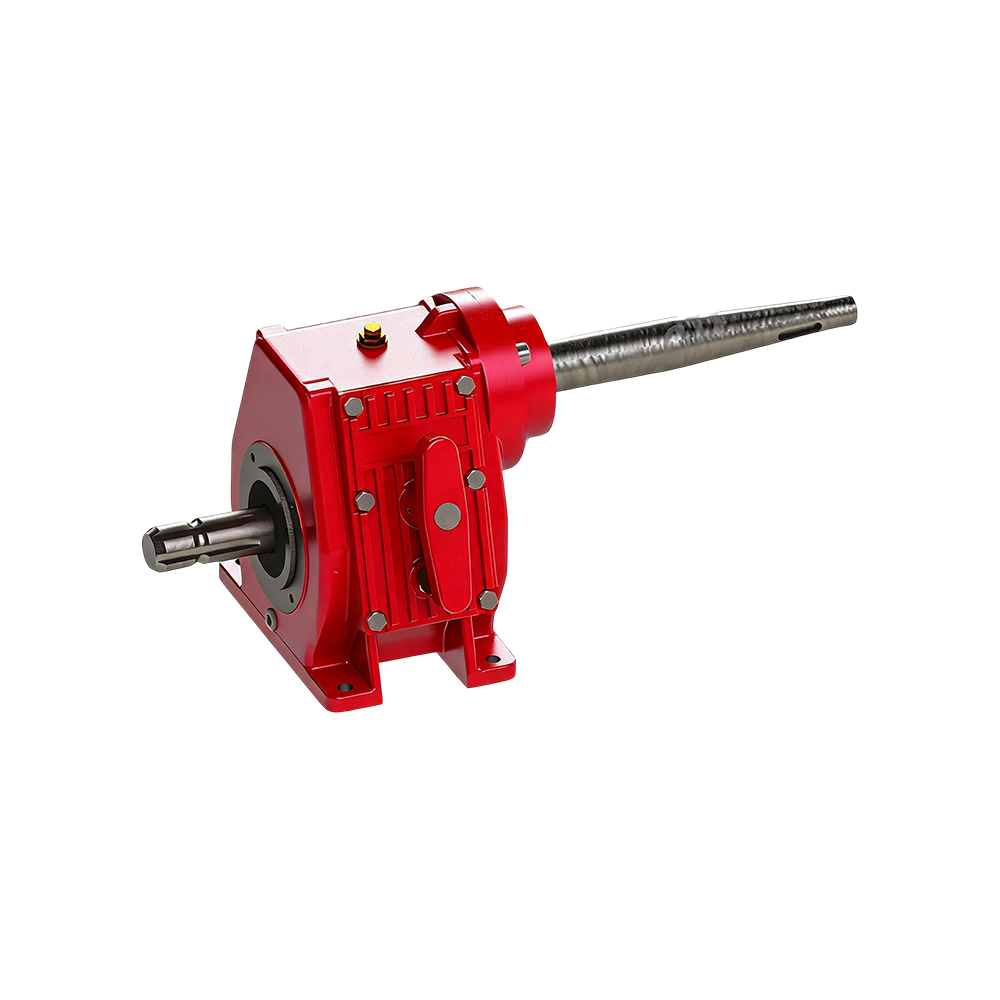

  • NDSP90 — scatola ingranaggi con forcella di cambio per atomizzatori antiparassitari da frutteto, dimensionata per spazi di montaggio compatti.

Tutti gli attuali modelli SP vengono forniti come gruppi completi con meccanismo di cambio e supportiamo anche varianti OEM tramite Riduttori personalizzati programma.

Principio del cambio a due velocità

Ciascuna unità della serie SP integra una struttura di cambio marcia meccanica con due serie di rapporti di trasmissione fissi. L'operatore passa dalla velocità di uscita alta a quella bassa in base alle condizioni di irrorazione: velocità inferiore per frutteti densi e applicazioni di volume elevato, velocità maggiore per lavori in campo aperto dove è accettabile una velocità di avanzamento più elevata.

Poiché il cambio di rapporto avviene all'interno della scatola del cambio anziché attraverso una cinghia o una catena separata, la velocità di ingresso della pompa rimane più facile da controllare e la trasmissione rimane compatta. Per gli spruzzatori a pompa, ciò riduce anche il numero di componenti esterni che richiedono manutenzione.

Dove si inserisce la gamma SP

  • Irroratrici portate o trainate con pompe a pistone o a membrana ad azionamento meccanico.
  • Atomizzatori per frutteto e vigneto dove sono necessari cambi di velocità della pompa per diverse densità di chiome.
  • Irroratrici di pesticidi che utilizzano l'ingresso della presa di forza del trattore con una fase di cambio di velocità.
  • Progetti di retrofit e sostituzione di spruzzatori in cui il cambio originale si è guastato o il rapporto richiesto non viene più prodotto.

Approccio costruttivo e di sigillatura

L'alloggiamento della serie SP è compatto e utilizza componenti di tenuta resistenti agli agenti chimici. I riduttori degli irroratori sono esposti a concentrati di pesticidi, acqua di lavaggio, polvere e sbalzi di temperatura; la compatibilità delle tenute è quindi parte della progettazione e non un aspetto secondario. Ciò riduce il rischio di perdite durante la spruzzatura all'aperto a lungo termine e mantiene protetto il meccanismo di cambio.

La rigidità dell'alloggiamento è adattata ai livelli di coppia delle pompe irroratrici agricole. Le sezioni delle pareti in fusione, le sedi dei cuscinetti e le superfici delle flange sono dimensionate per il funzionamento continuo della pompa e per le vibrazioni provenienti dalle trasmissioni della presa di forza e dal terreno accidentato del frutteto.

Modello Funzione di guida Tipica vestibilità dello spruzzatore Montaggio/spostamento
ND SP113 Rapporti fissi traslabili Macchina per irrorazione da campo/generale Forcella del cambio; assemblaggio completo
ND SP112 Rapporti fissi traslabili Irroratore per frutteto Montaggio a flangia opzionale
NDSP90 Rapporti fissi traslabili Atomizzatore antiparassitario per frutteto Forcella del cambio; ingombro compatto

Applicazione adatta per irroratrici da frutteto e da campo

I riduttori per irroratrici per frutteto sono sottoposti a un ciclo di lavoro diverso rispetto alle scatole per irroratrici da campo: cambi di velocità più frequenti, ingombri di installazione più ristretti ed esposizione a gocciolamenti di sostanze chimiche dalle tettoie sopraelevate. L'ND SP112 e l'ND SP90 sono configurati attorno a questi vincoli con opzioni di spostamento della flangia o della forca che si adattano ai layout delle macchine da frutteto.

Per le irroratrici di grandi dimensioni, la funzione di cambio supporta la regolazione della produzione per set di ugelli senza modificare la velocità della PTO del trattore. Ciò mantiene la pompa entro la finestra operativa prevista mentre l'operatore si adatta alla fase del raccolto, alla velocità di camminata e all'usura degli ugelli.

Dettagli di configurazione che definiamo prima del preventivo

  • Tipo di albero di ingresso: albero cardanico scanalato, albero con chiavetta o accoppiamento personalizzato.
  • Collegamento di uscita: flangia di montaggio pompa, albero con chiavetta o uscita scanalata.
  • Azionamento del cambio: posizione della leva della forcella, collegamento del cavo o collegamento remoto.
  • Finitura dell'alloggiamento e orientamento della porta di scarico/riempimento per il telaio della pompa.

Approccio ingegneristico e di qualità

Il nostro team interno di ricerca e sviluppo e la nostra base produttiva ci consentono di gestire l'intero processo della serie SP: taglio degli ingranaggi, lavorazione dell'alloggiamento, assemblaggio e collaudo. Per i progetti OEM, esaminiamo lo spazio di installazione, i requisiti di coppia della pompa e la frequenza di cambio, quindi regoliamo di conseguenza la geometria dei denti, lo spessore della parete della cassa, le specifiche del paraolio e la capacità del cuscinetto di uscita.

Il controllo di qualità segue i controlli dei materiali in entrata, il monitoraggio del processo e l'ispezione del prodotto finale. Per i riduttori degli spruzzatori, i controlli critici includono l'accuratezza dimensionale, le prestazioni degli ingranaggi, l'integrità delle guarnizioni, le condizioni dell'assemblaggio e la finitura superficiale. Le varianti SP personalizzate sono supportate da test prestazionali e test di accettazione in fabbrica prima della spedizione.

Supporto all'integrazione per i produttori di irroratrici

Trattiamo la serie SP come parte della trasmissione dell'irroratrice e non come un componente isolato. Ciò significa che possiamo coordinare la scatola del cambio con il supporto della pompa, la lunghezza dell'albero della presa di forza, la disposizione della trasmissione a cinghia e la tiranteria di controllo. Per i pacchetti di trasmissione completi, il cambio SP può essere fornito insieme ai relativi componenti di trasmissione della ns Pezzi di ricambio e componenti del cambio programma.

Durante la produzione in serie, coordiniamo le tappe fondamentali di lavorazione, assemblaggio e campionamento, tracciamo ogni nodo di produzione e confermiamo la coerenza di disegni, distinte base, distinte di imballaggio e dati di targa. L'imballaggio per l'esportazione è organizzato per il trasporto marittimo a lunga distanza.

Manutenzione e funzionalità

La serie SP è progettata per una semplice manutenzione sul campo. I punti di riempimento, controllo del livello e scarico dell'olio sono posizionati per un accesso pratico sullo spruzzatore installato e i componenti di tenuta sono selezionati per resistere all'esposizione chimica. Nella maggior parte dei layout è possibile controllare l'usura del meccanismo del cambio senza rimuovere l'unità completa.

Per il supporto post-vendita, forniamo disegni, manuali di specifiche e guide di installazione per l'assemblaggio e la messa in servizio delle apparecchiature. È disponibile una consulenza tecnica remota per l'analisi dei guasti e domande sulle condizioni di lavoro.

Informazioni che utilizziamo per configurare la tua soluzione

Poiché la serie SP è specifica per l'applicazione, la nostra proposta inizia con i dati della vostra macchina di spruzzatura piuttosto che con un listino prezzi generico. Normalmente abbiamo bisogno dei seguenti input di progetto:

Ingresso del progetto Perché cambia la configurazione
Tipo di spruzzatore e modello di pompa Definisce i rapporti richiesti, la flangia di montaggio e la classe di servizio.
Velocità della PTO e potenza assorbita Influisce sul dimensionamento degli ingranaggi, sulla selezione dei cuscinetti e sul carico di lubrificazione.
Intervallo di velocità della pompa desiderato Seleziona i due rapporti fissi e la logica del cambio.
Spazio di installazione disponibile Determina le dimensioni dell'alloggiamento, l'orientamento dell'albero e il collegamento del cambio.
Esposizione chimica e lavaggio Conferma il materiale di tenuta e la protezione dell'alloggiamento.
Documentazione richiesta Prepara disegni, manuali e rapporti di ispezione.

Domande frequenti

È possibile adattare il cambio SP a una pompa irroratrice esistente senza modificare l'intera trasmissione?

SÌ. La serie SP è disponibile con diverse configurazioni di ingresso e uscita, incluso il montaggio a flangia opzionale sull'ND SP112. Se la flangia della pompa, l'albero cardanico o la trasmissione a cinghia differiscono dalla versione standard, possiamo valutare l'interfaccia e proporre un alloggiamento o un adattamento dell'albero adeguati.

Cosa rende la Serie SP adatta agli atomizzatori da frutteto?

I riduttori dell'irroratrice per frutteto devono funzionare in uno spazio compatto e tollerare l'esposizione chimica derivante dall'irrorazione dall'alto. I modelli SP90 e SP112 sono compatti, utilizzano componenti di tenuta resistenti agli agenti chimici e forniscono configurazioni di forche o flange che si adattano ai layout delle macchine da frutteto. Il cambio a due velocità aiuta anche a regolare la potenza della pompa per le diverse densità della chioma.

È possibile azionare il cambio a due velocità dal posto di guida del trattore?

Il meccanismo di cambio è meccanico e azionato da una forcella. A seconda del telaio dell'irroratrice, la leva del cambio può essere posizionata per l'azionamento manuale diretto o collegata a un collegamento ad asta/cavo. Confermiamo il layout di attuazione durante la revisione della configurazione.

Fornite riduttori SP come parte di un ordine di trasmissione più ampio?

SÌ. Siamo un produttore diretto con ricerca e sviluppo e produzione interni e supportiamo progetti ODM/OEM. Oltre alla serie SP, forniamo altre famiglie di riduttori agricoli, riduttori personalizzati e pezzi di ricambio come ingranaggi, alberi e alberi cardanici, consentendo di consolidare i relativi componenti di trasmissione.

Quale documentazione viene fornita con i riduttori SP per le linee di montaggio OEM?

Forniamo disegni tecnici, manuali di specifiche, guide di installazione e rapporti di ispezione/test come richiesto dall'ordine. Per i progetti in serie, confermiamo anche la coerenza tra disegni, distinte base, distinte di imballaggio e targhette dei prodotti prima della spedizione.

Prodotti e categorie correlati

Il nostro portafoglio comprende anche Cambio a velocità variabile ND SP113 con forcella per macchina irroratrice per applicazioni con range operativi, interfacce o requisiti di integrazione diversi.
