Visualizza altroHangzhou Hengnie Machinery Co., Ltd. è diretta Produttore di riduttori per miscelatori serie PL a Hangzhou, Cina. I nostri riduttori per miscelatori di mangimi agricoli sono componenti di trasmissione dedicati per apparecchiature di miscelazione, che forniscono risultati fluidi e affidabili a basse velocità con coppia elevata. La struttura dell'alloggiamento sigillata impedisce ai residui di fertilizzante organico e alla polvere fine di penetrare nella cavità degli ingranaggi, eliminando la corrosione e gli inceppamenti interni degli ingranaggi, mentre il design compatto del montaggio a flangia semplifica l'allineamento coassiale con l'albero principale di miscelazione.
La serie PL appartiene alla nostra Cambio specifico per l'applicazione famiglia. Invece di adattare un riduttore per uso generale, adattiamo l'alloggiamento, la geometria dei denti, le specifiche del paraolio e la capacità del cuscinetto di uscita a una specifica macchina miscelatrice e al suo ciclo di carico.
Tre modelli PL costituiscono ora il nucleo della serie. Sono posizionati in base al tipo di miscelatore e ai requisiti di coppia, non solo in base alla potenza.

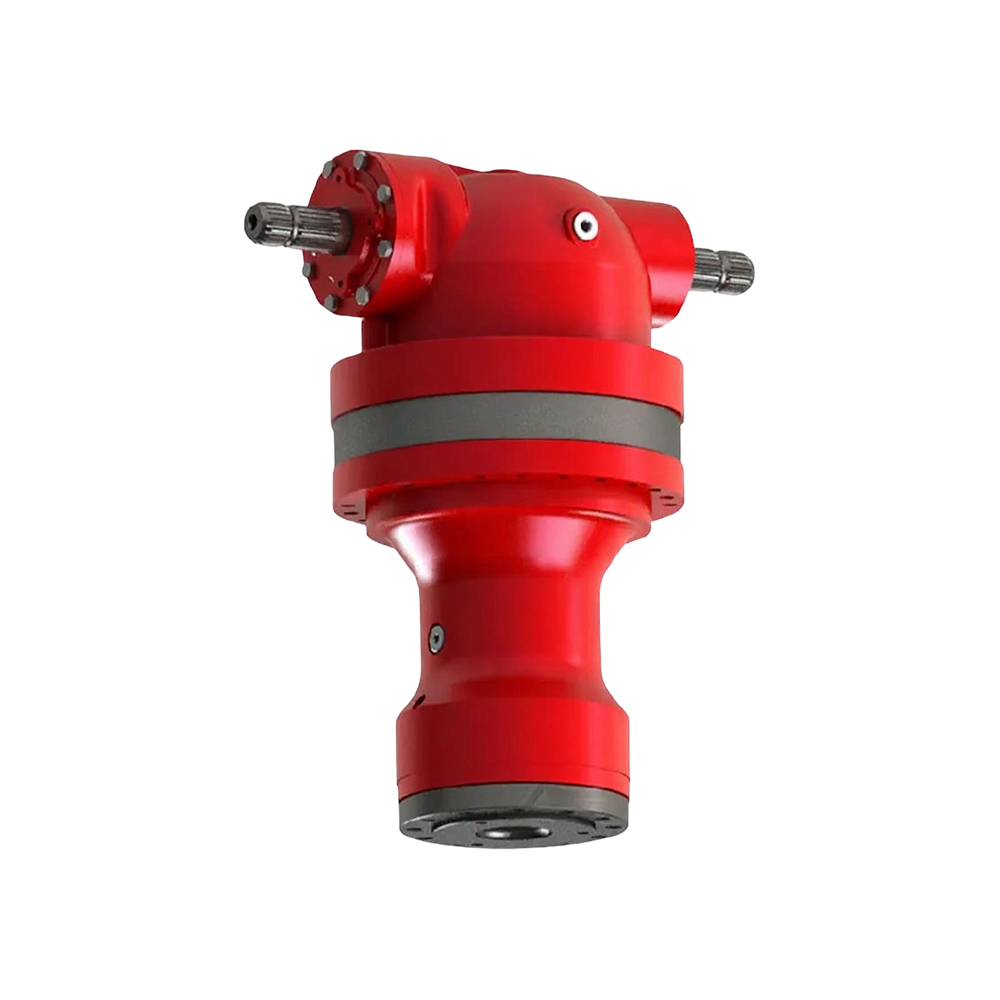

L'ND PL771 è un riduttore epicicloidale ad alte prestazioni per miscelatori di mangimi che necessitano di un'elevata densità di coppia in un'unità di azionamento compatta. Viene generalmente utilizzato quando è necessario ridurre la velocità dell'albero di miscelazione a una velocità lenta dell'albero di miscelazione con una coppia di uscita elevata.

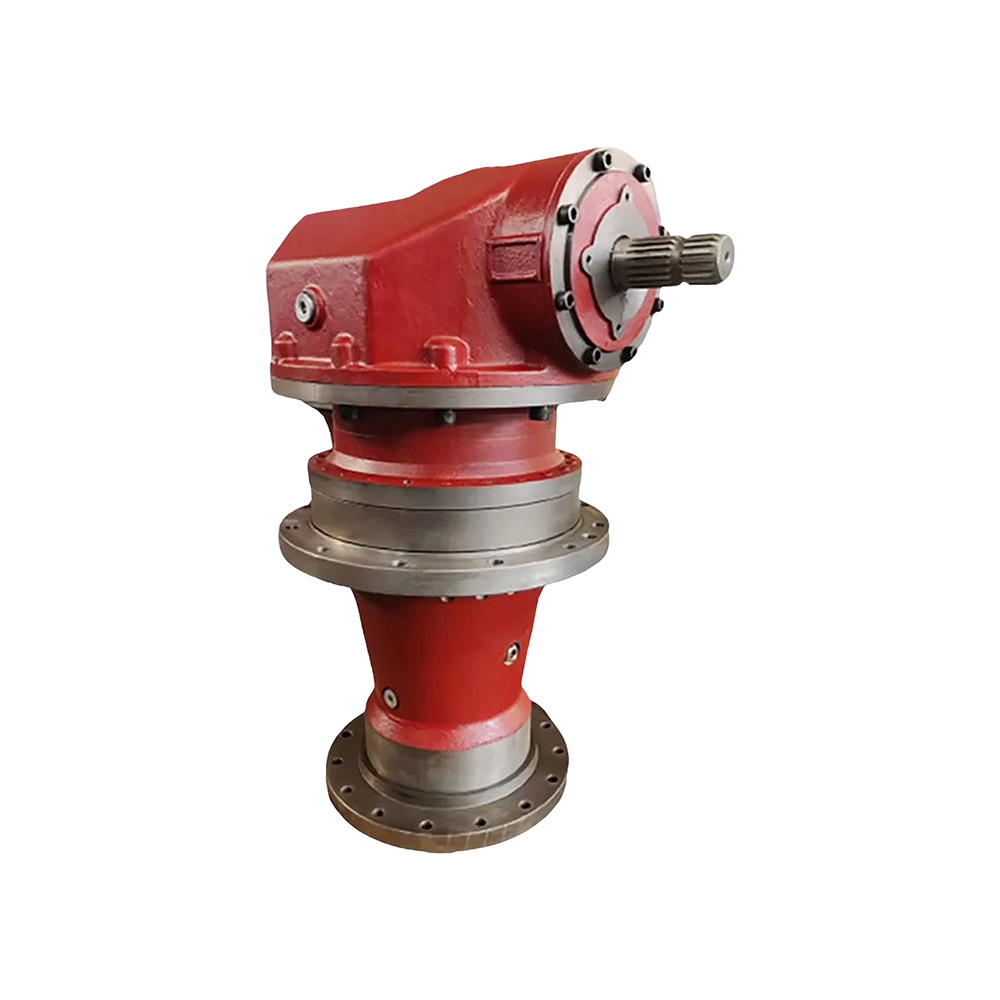

L'ND PL772 è configurato attorno alla macchina TMR verticale a doppia coclea. Il suo design a coppia elevata è abbinato all'involucro di installazione del mixer, offrendo alla trasmissione a doppia coclea un punto di trasmissione affidabile senza richiedere un supporto aggiuntivo di cuscinetti.

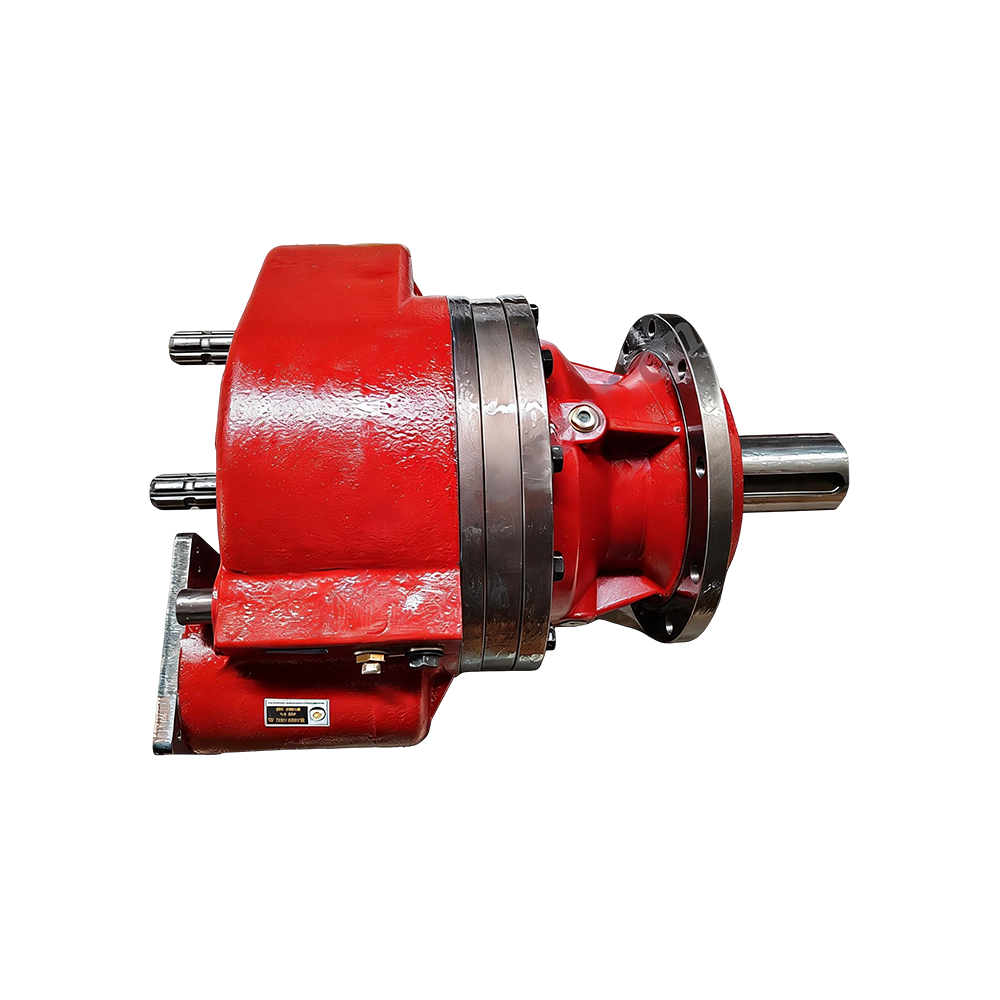

L'ND PL413 è un riduttore planetario versatile per la miscelazione di azionamenti e altre macchine agricole in cui uno stadio planetario compatto e un rapporto di riduzione moderato si adattano all'architettura della macchina.
La serie PL viene utilizzata principalmente per apparecchiature di miscelazione di mangimi agricoli. Il compito più comune è l'applicazione del cambio del miscelatore verticale: la presa di forza di un trattore o un motore elettrico aziona una coclea verticale che solleva, fa circolare e miscela la razione. Nei miscelatori verticali a doppia coclea, il PL772 è allineato alla geometria a doppia uscita della macchina, quindi l'azionamento si adatta al telaio di miscelazione invece di richiedere un piedistallo dei cuscinetti separato.
Le installazioni di miscelatori fissi affrontano le stesse condizioni operative: il cambio è vicino alla massa di alimentazione, esposto a polvere fine, liquidi versati e shock periodici dovuti a balle di grandi dimensioni o insilati densi. L'alloggiamento sigillato non è quindi un'opzione; fa parte della linea di base della serie PL.
Dimensioniamo i riduttori PL dal punto di lavoro, non solo dalla potenza del trattore. I valori decisivi sono la coppia sull'albero di miscelazione e il fattore di servizio nel ciclo di lavoro previsto. Un miscelatore che lavora insilato e fieno ha un carico di picco diverso rispetto a uno che lavora cereali secchi e concentrati.
Per ogni progetto, la nostra proposta indica il modello consigliato, il rapporto di riduzione, la coppia nominale, la velocità di ingresso, la quantità di olio e le dimensioni dell'interfaccia. Ciò offre al progettista della macchina una base verificabile per l'integrazione e gli ordini futuri di pezzi di ricambio.
I modelli PL vengono forniti come unità standard da catalogo o modificati per un miscelatore specifico. L'ingresso e l'uscita possono essere organizzati per adattarsi alla sorgente motrice e al telaio della macchina: flangia motore o ingresso PTO, uscita solida o scanalata, direzioni di rotazione alternative e diversi piloti della flangia.
La produzione personalizzata è il nostro core business. Sviluppiamo e produciamo riduttori sulla base dei vostri disegni, campioni o dati sulle condizioni di lavoro, coprendo la progettazione, il prototipo e la produzione in serie. Il nostro team di ricerca e sviluppo esamina il confine dell'installazione prima di fornire un preventivo per evitare ripetute revisioni del progetto.
Laddove la dotazione PL ancora non è adatta, è possibile sviluppare un cambio completamente non standard tramite il ns Riduttori personalizzati programma.
La maggior parte dei clienti sono costruttori di betoniere OEM che assemblano il riduttore PL nella propria macchina. Lo supportiamo con disegni quotati, guide di installazione e consulenza tecnica durante il primo montaggio. Il design compatto del montaggio a flangia riduce il lavoro di allineamento sulla linea di produzione.
Per programmi più grandi, possiamo fornire un pacchetto di trasmissione completo: cambio, presa di forza o albero di ingresso, elementi di accoppiamento e relativi accessori di trasmissione, in modo che il produttore del miscelatore riceva una linea di trasmissione coordinata. Per i sistemi di miscelazione intelligenti, possiamo coordinare il cambio con i punti di controllo e monitoraggio della macchina, compresi il rilevamento della velocità, il comportamento di avvio-arresto e i requisiti di monitoraggio della coppia.
La produzione è organizzata come produttore diretto con lavorazione interna e assemblaggio finale. La gestione della qualità segue il sistema ISO e un triplo meccanismo di controllo dei materiali in entrata, monitoraggio del processo e ispezione del prodotto finale.
Per i riduttori PL personalizzati, possiamo organizzare test prestazionali e test di accettazione in fabbrica e fornire rapporti di ispezione, registrazioni di test e documenti di spedizione completi per l'esportazione. L'imballaggio per l'esportazione viene preparato in base alla destinazione e al percorso logistico, con protezione per il trasporto marittimo a lunga distanza.
L'alloggiamento PL sigillato protegge i cuscinetti e i denti degli ingranaggi da fanghi e polvere, riducendo l'usura correlata alla contaminazione. La manutenzione ordinaria consiste principalmente nel cambio periodico dell'olio, nell'ispezione delle guarnizioni e nel serraggio dei bulloni. Documentiamo il tipo e la quantità di olio nel manuale fornito con ciascuna unità.
I pezzi di ricambio originali sono disponibili tramite il ns Pezzi di ricambio e componenti del cambio gamma. Ingranaggi, alberi e guarnizioni accoppiati sono prodotti secondo gli stessi standard di disegno delle unità di produzione, pertanto la sostituzione sul campo non modifica lo schema di contatto degli ingranaggi.
Dopo la consegna, forniamo disegni tecnici, manuali di specifiche, guide di installazione, consulenza tecnica remota e follow-up del progetto. Questo supporto continua attraverso il programma di produzione del costruttore di betoniere.
Per elaborare una proposta concreta e non un preventivo generico, è necessario il punto di lavoro del miscelatore, non solo il numero del modello. La tabella seguente è la lista di controllo degli input del progetto utilizzata dai nostri ingegneri.
| Ingresso del progetto | Perché è importante | Come lo usiamo |
|---|---|---|
| Tipo di miscelatore e disposizione della coclea | La macchina verticale singola, doppia verticale o stazionaria modifica i requisiti di produzione. | Seleziona il modello PL e la disposizione delle uscite. |
| Sorgente motrice e velocità di ingresso | La presa di forza, il motore elettrico o il motore idraulico hanno caratteristiche di ingresso diverse. | Definisce l'albero di ingresso, la flangia o l'adattatore e la velocità di ingresso per il calcolo del rapporto. |
| Velocità di uscita richiesta o velocità della coclea del miscelatore | La velocità della coclea determina le prestazioni di miscelazione e la consistenza della razione. | Imposta il rapporto di riduzione e verifica il comportamento termico. |
| Coppia, tipo di razione e ciclo di lavoro | Insilato, fieno, paglia e minerali creano picchi di carico diversi. | Seleziona la taglia dell'ingranaggio, il fattore di servizio e le dimensioni dell'alloggiamento. |
| Spazio di montaggio e collegamento dell'albero di miscelazione | Il pilota della flangia, il diametro del bullone, il diametro dell'albero e la sede della chiavetta devono corrispondere. | Conferma il montaggio a flangia compatta e le specifiche dell'albero di uscita. |
| Ambiente e livello di contaminazione | Polvere, umidità e fanghi definiscono le esigenze di sigillatura e protezione. | Configura il tipo di tenuta, lo sfiatatoio, la vernice e le protezioni opzionali. |
| Volume OEM e programma dei prototipi | La produzione in serie richiede lotti controllati e tempi di consegna prevedibili. | Pianifica la capacità dell'officina, i punti di ispezione e le tappe fondamentali della spedizione. |
I disegni dimensionali, un alloggiamento campione o una fotografia della linea di trasmissione originale ci aiutano ad abbinare l'interfaccia più velocemente. Restituiamo una proposta tecnica con il modello, il rapporto, il margine di coppia, le dimensioni dell'interfaccia e l'ambito della documentazione consigliati.
Quale modello PL dovrei scegliere per un mixer TMR verticale a doppia coclea? L'ND PL772 è il modello configurato per macchine TMR verticali a doppia coclea. È progettato in base ai requisiti di coppia elevata e all'ingombro di installazione di quel tipo di macchina. Se il tuo mixer utilizza un numero diverso di coclee o posizioni di guida, utilizziamo la coppia e i dati di montaggio per selezionare tra la variante PL771, PL413 o una variante PL personalizzata.
È possibile modificare la serie PL per un mixer che stiamo sviluppando? SÌ. La personalizzazione è il nostro core business. Sviluppiamo e produciamo sulla base di disegni, campioni o dati sulle condizioni di lavoro, coprendo progettazione, prototipo e produzione di massa. La revisione tecnica inizia prima del preventivo, quindi la configurazione proposta corrisponde allo spazio di installazione e al ciclo di carico.
In che modo l'alloggiamento sigillato protegge la scatola degli ingranaggi durante il funzionamento del miscelatore di mangime? I fanghi organici e la polvere fine vengono tenuti lontani dalla cavità degli ingranaggi, pertanto gli ingranaggi e i cuscinetti non sono esposti al materiale corrosivo e abrasivo che normalmente provoca inceppamenti e usura prematura. Il montaggio a flangia compatta mantiene inoltre l'unità allineata con l'albero principale di miscelazione, riducendo lo stress sulla guarnizione di uscita.
Cosa ti occorre da noi per un preventivo della serie PL? Gli input più utili sono il tipo di miscelatore, la configurazione della coclea, la fonte di azionamento e la velocità di ingresso, la velocità di uscita richiesta o il rapporto di riduzione, la coppia o la densità di razione, le dimensioni di montaggio e il collegamento all'albero di miscelazione. Con questi, possiamo proporre un modello specifico invece di un'approssimazione del catalogo.
Supportate progetti OEM e di esportazione? Siamo un produttore diretto con lavorazione, assemblaggio e ispezione interni e supportiamo programmi ODM/OEM. La maggior parte dei nostri prodotti esportati vanno in Europa, America e Australia. Per i progetti internazionali, forniamo documentazione tecnica, imballaggio per l'esportazione, registri di ispezione e supporto tecnico remoto dopo la consegna.
