Riduttori a azionamento idraulico

Hangzhou Hengnie Machinery Co., Ltd. progetta e produce la serie D Produttore di riduttori a trasmissione idraulica gamma presso il nostro stabilimento a Zhejiang, in Cina. Queste unità sono costruite per macchine agricole che prendono potenza da un motore idraulico anziché dall'albero della presa di forza del trattore. Una flangia standard del motore idraulico è riservata all'estremità di ingresso, quindi il motore si collega direttamente alla scatola del cambio senza una piastra di adattamento e il circuito idraulico completo rimane compatto e facile da instradare sull'attrezzo.

Questa categoria comprende la nostra famiglia di riduttori con trasmissione idraulica agricola: unità della serie D in ghisa dimensionate per attrezzature per la fertilizzazione di frutteti, spandiconcime organici, applicatori di letame e sistemi di trasmissione idraulica generica per l'agricoltura. Supportiamo progetti OEM con modelli standard, configurazioni di alberi modificati e progetti ODM completamente personalizzati. Oltre alla serie D, la nostra gamma completa di trasmissioni agricole comprende trasmissioni ad angolo retto, ad alberi paralleli e Cambio specifico per l'applicazione serie per altri attrezzi.

Prodotti e categorie correlati

Il nostro portafoglio comprende anche Riduttore a coppia elevata ND D296 per spandiconcime per frutteto per applicazioni con range operativi, interfacce o requisiti di integrazione diversi.

Costruzione della serie D e integrazione del motore idraulico

Il nostro cambio idraulico della serie D utilizza un alloggiamento in ghisa monopezzo. Ciò conferisce al giunto flangiato un'elevata precisione di lavorazione e riduce il rischio di perdite di olio sull'interfaccia del motore, anche in caso di fluttuazioni di pressione durante il funzionamento sul campo. Il set di ingranaggi conici interni è rettificato, il che mantiene stabile la coppia erogata in caso di frequenti cicli di avvio-arresto e di carichi d'urto tipici dei terreni accidentati del frutteto.

  • Flangia motore idraulico diretto in ingresso, senza piastra di adattamento intermedia
  • Corpo in ghisa monopezzo per rigidità, resistenza alla pressione e consistenza della tenuta
  • Set di ingranaggi conici rettificati di precisione per una trasmissione stabile in caso di fluttuazioni di pressione
  • Diametri multipli dell'asse e rapporti di velocità fissi per adattarsi alle diverse cilindrate del motore
  • Involucro compatto per l'installazione all'interno di telai con telaio stretto

Poiché la scatola del cambio è azionata direttamente da un motore idraulico, è adatta alle attrezzature in cui la disponibilità della PTO è limitata, dove la velocità deve essere regolata indipendentemente dalla velocità del motore del trattore o dove il punto di azionamento è lontano dall'albero della PTO.

Applicazione adatta per lo spargimento di fertilizzanti e gli azionamenti idraulici agricoli

La gamma della serie D è posizionata attorno alle attrezzature per lo spargimento di fertilizzanti e l'applicazione di materiali. Gli stessi principi costruttivi si applicano agli azionamenti idraulici agricoli generali dove sono richiesti un alloggiamento in ghisa e una trasmissione stabile ad ingranaggi conici.

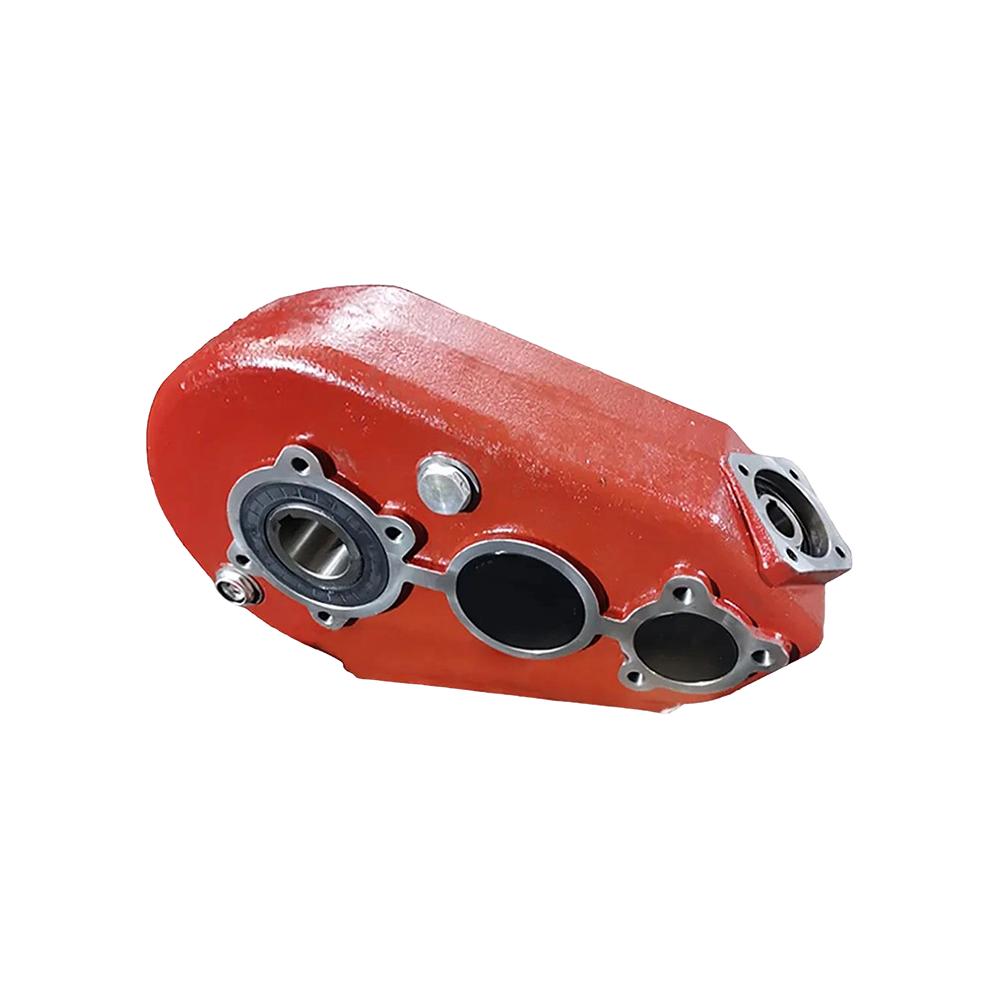

  • Spandiconcime per frutteto: i modelli a coppia elevata come l'ND D296 mantengono un rendimento uniforme anche su terreni irregolari e carichi pesanti.

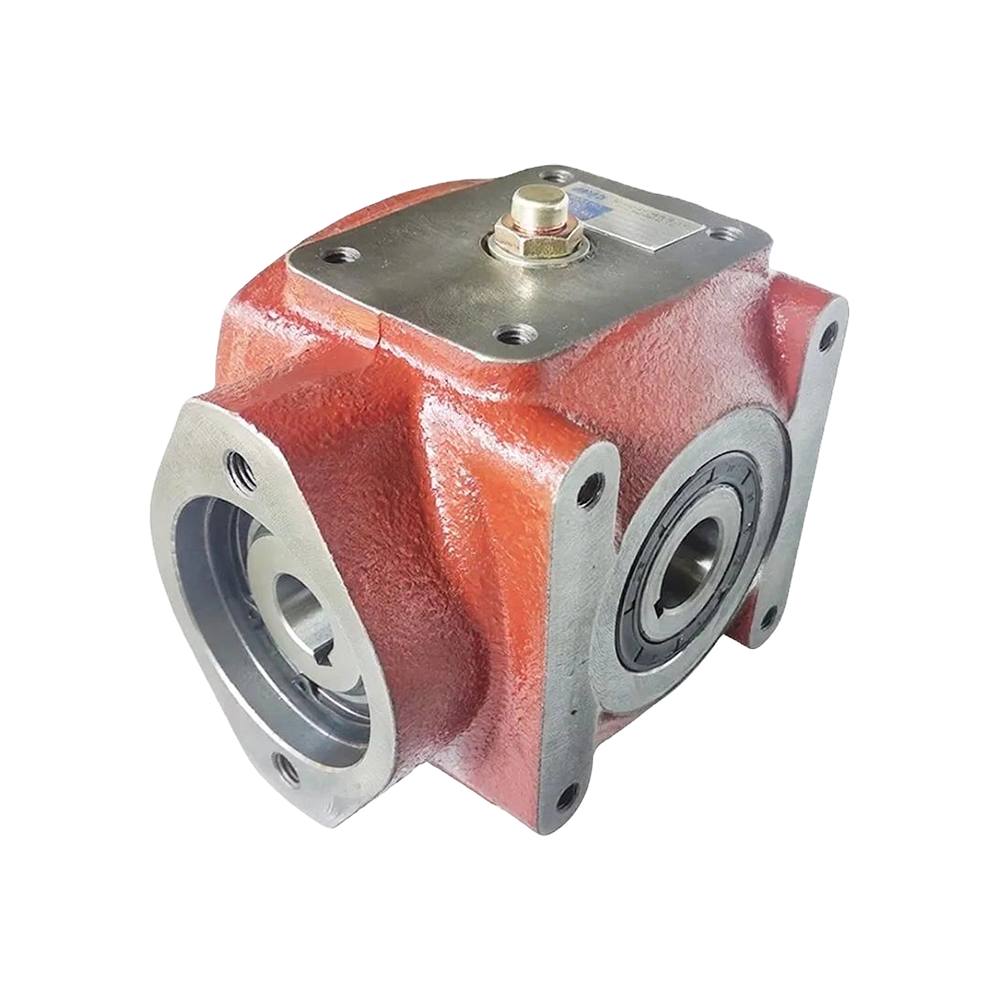

  • Spandiconcime organico: i modelli idrostatici come ND D011 forniscono un controllo continuo della velocità per materiali appiccicosi e non uniformi.

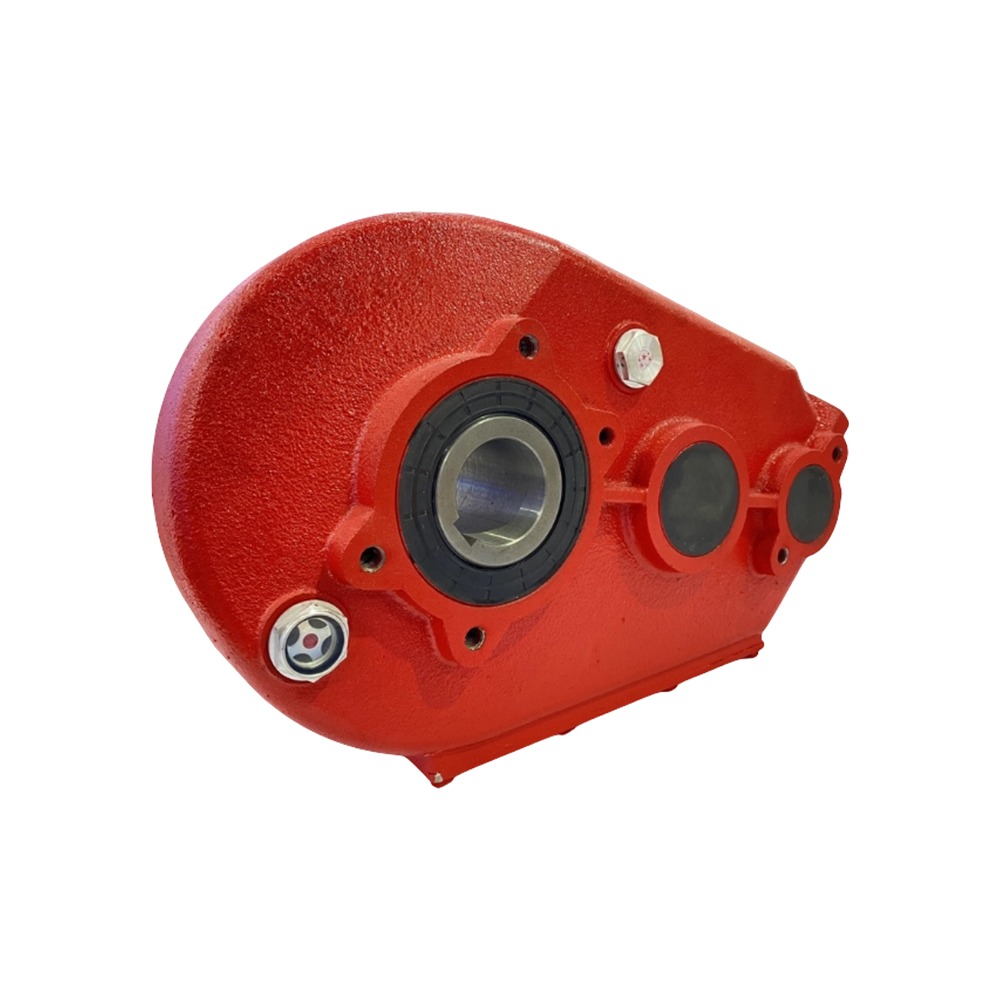

  • Applicatori di fertilizzanti per letame: i modelli di riduttore come l'ND D293 abbinano uscite più lente e a coppia elevata alle catene degli applicatori e agli ogiva.

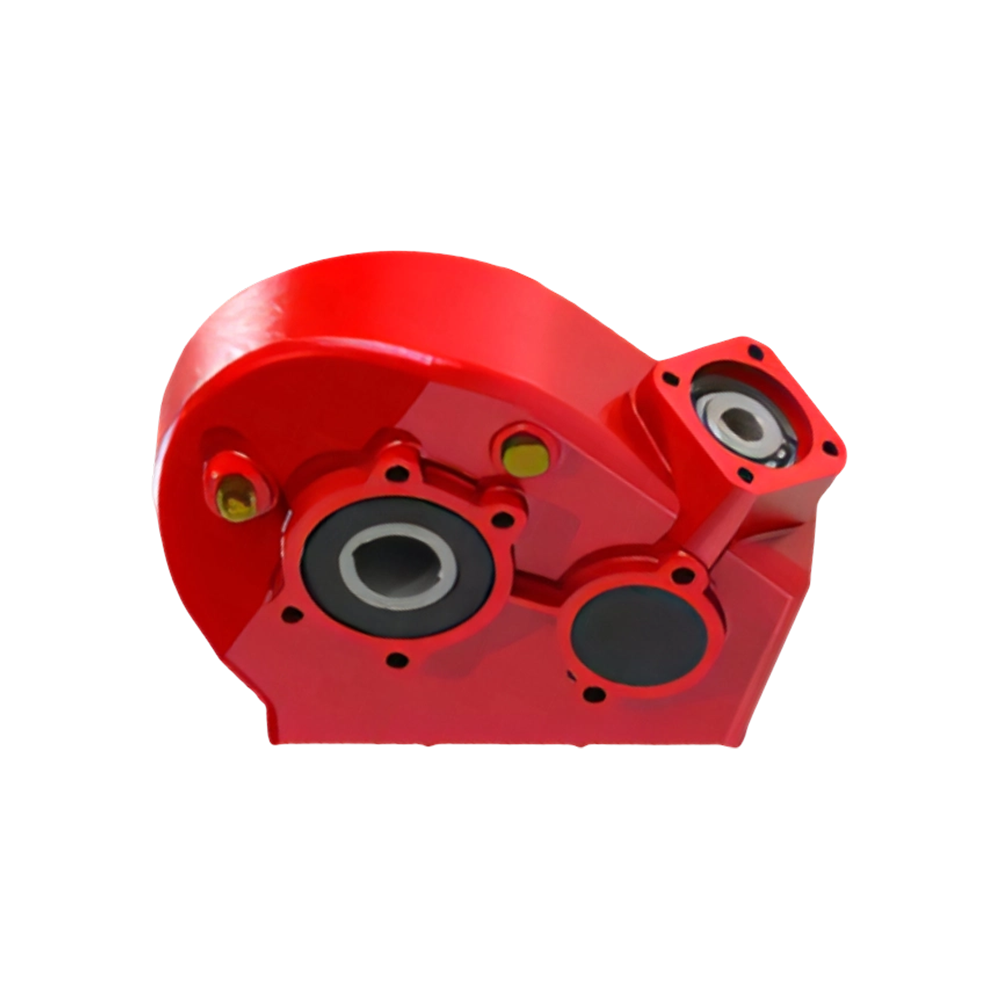

  • Trasmissione idraulica agricola generale: le unità universali come l'ND D251 accettano diverse cilindrate del motore e fori dell'albero per attrezzature per la lavorazione del terreno, la movimentazione dei materiali e il trasporto.

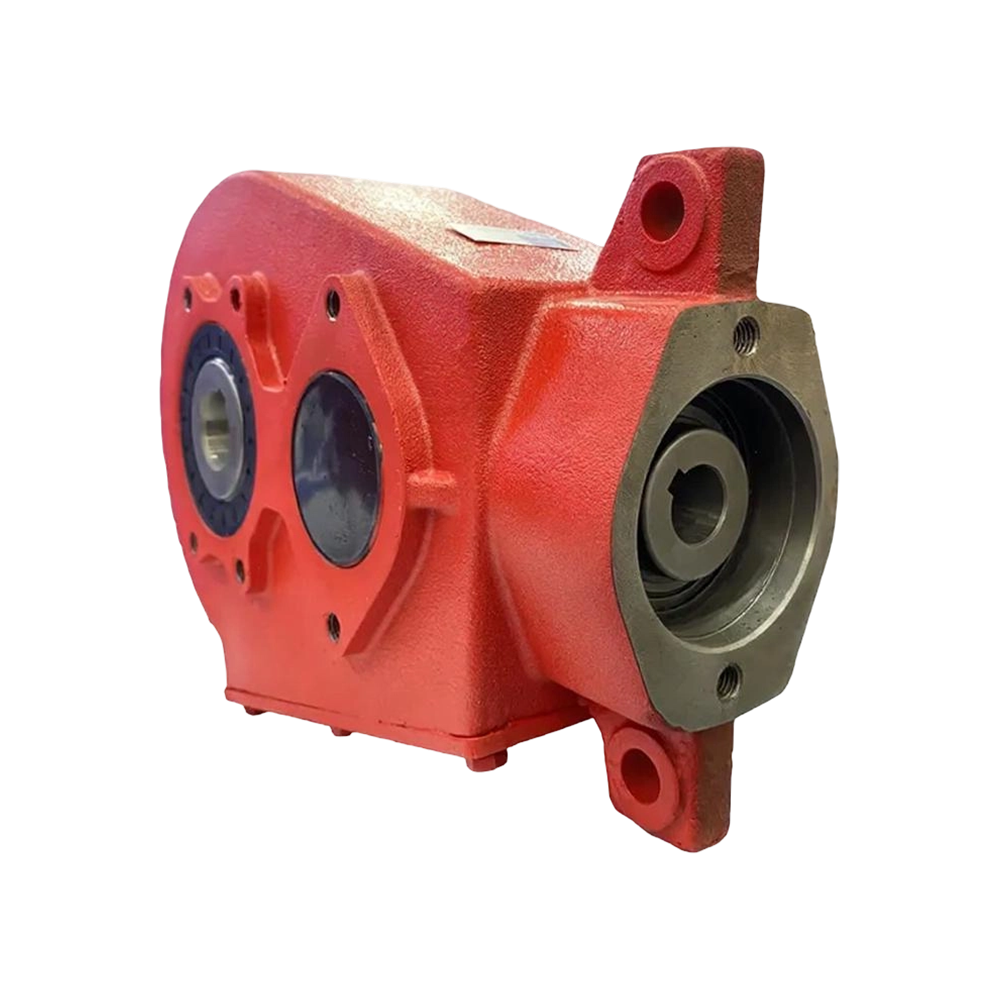

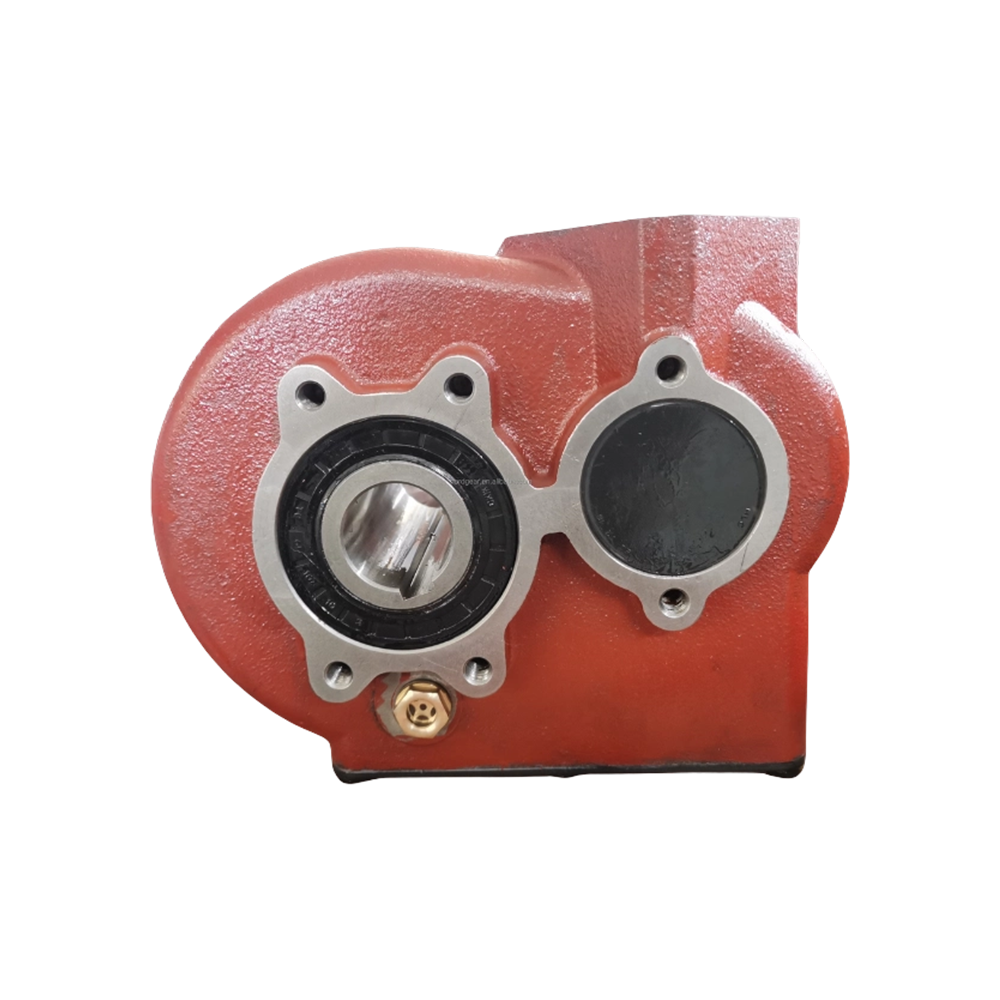

  • Macchine per l'applicazione di fertilizzanti organici agricoli: l'ND D200 e l'ND D191 completano la gamma per i sistemi di spandimento e distribuzione ad azionamento idraulico.

Gamma di modelli della serie D e tabella di configurazione

Modello Rapporto Coppia in uscita Foro albero/connessione Adattamento dell'applicazione primaria
ND D296 31,7:1 8000 Nm Φ55, Φ60, Φ65 mm con cava per chiavetta Spandiconcime per frutteto
ND D011 1,9:1 450 Nm Φ30, Φ35 mm con cava per chiavetta; Scanalatura da 1-3/8 pollici Spandiconcime organico, trasmissione idrostatica
ND D251 21.1:1 2600 Nm Φ40, Φ45, Φ50 mm con cava per chiavetta Trasmissione idraulica agricola generale
ND D200 / D293 / D191 Confermato per punto di lavoro Confermato per punto di lavoro Configurato per l'accoppiamento dell'albero dell'attrezzo Attrezzature per l'agricoltura di fertilizzanti organici, applicatore di letame

Per ogni modello, il rapporto e il foro dell'albero di uscita sono adattati alla cilindrata del motore idraulico, alla pressione del sistema e alla velocità di uscita prevista. I valori della tabella riflettono le nostre configurazioni standard pubblicate; rapporti specifici del progetto, lunghezze dell'albero, scanalature e flange fanno parte del nostro normale flusso di lavoro ODM.

Variabili di selezione che abbiniamo al punto di lavoro

Configuriamo il cambio idraulico in base al ciclo di lavoro dell'attrezzo e al sistema idraulico già presente sul trattore o sulla macchina. Le seguenti variabili sono incluse nel nostro processo di selezione e preventivo:

  • Modello del motore idraulico, cilindrata, pressione di esercizio e portata
  • Velocità di uscita, rapporto e coppia richiesti nel punto di lavoro
  • Foro dell'albero di uscita, dimensione della chiavetta, specifiche della scanalatura e lunghezza dell'estensione dell'albero
  • Orientamento di montaggio e involucro di installazione disponibile
  • Ciclo di lavoro, comprese le ore continue, la frequenza di avvio-arresto e la rugosità del terreno
  • Caratteristiche del materiale come fertilizzante organico appiccicoso, polvere fine e particelle di fertilizzante abrasive
  • Sigillatura delle aspettative per ambienti polverosi e esposizione occasionale all'acqua

Approccio alla qualità ed esecuzione del progetto

Il nostro flusso di lavoro della qualità segue un sistema di gestione basato su ISO con tre fasi di controllo: controllo del materiale in entrata, monitoraggio durante il processo e ispezione del prodotto finale. Per i riduttori con trasmissione idraulica, i punti di ispezione riguardano l'accuratezza dimensionale, le prestazioni degli ingranaggi, la tenuta, lo stato dell'assemblaggio, la finitura superficiale e l'imballaggio per l'esportazione.

  • Test di tenuta sull'intero alloggiamento prima della spedizione per verificare l'interfaccia della flangia del motore
  • Test prestazionali e di accettazione in fabbrica organizzati per riduttori personalizzati
  • Rapporti di ispezione, registrazioni di test, dati di targa e liste di imballaggio controllati prima del rilascio
  • Imballaggi per l'esportazione predisposti per il trasporto marittimo a lunga distanza e il trasporto transfrontaliero

Forniamo anche pacchetti di trasmissione completi che includono cambi, relativi componenti di trasmissione e sistemi di controllo intelligenti laddove l'attrezzo richiede funzioni di guida automatizzate o monitorate.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare una proposta completa, abbiamo bisogno del contesto operativo e non solo del codice articolo. Le informazioni riportate di seguito consentono ai nostri ingegneri di selezionare il rapporto, l'alloggiamento, l'albero e il livello di tenuta corretti al primo passaggio.

  • Tipo e funzione della macchina: spandiconcime, spandiconcime organico, spandiletame o altro attrezzo ad azionamento idraulico
  • Dettagli della fonte di alimentazione idraulica: cilindrata del motore, campo di pressione, portata e tipo di connessione
  • Requisiti di uscita: velocità, coppia, foro dell'albero o scanalatura, sede della chiavetta e lunghezza dell'estensione
  • Spazio e montaggio: orientamento, distanza tra i punti di montaggio, involucro disponibile del telaio
  • Profilo operativo: ore giornaliere, frequenza di avvio-arresto, condizioni del terreno e tipo di materiale
  • Accettazione target: lingua della documentazione richiesta, frequenza dei test prestazionali e formato della confezione

Manutenzione, pezzi di ricambio e supporto sul campo

I riduttori della serie D sono progettati per cicli di lavoro lunghi, ma devono comunque essere disponibili elementi soggetti a normale usura e componenti di trasmissione. Il nostro Pezzi di ricambio e componenti del cambio La gamma comprende ingranaggi cilindrici, ingranaggi conici, alberi di trasmissione di potenza e componenti relativi alla presa di forza, pertanto la manutenzione può essere pianificata con la stessa base ingegneristica della costruzione originale.

Dopo la consegna forniamo disegni, manuali delle specifiche e guide di installazione per l'assemblaggio e la messa in servizio delle apparecchiature. La consulenza tecnica remota copre l'analisi dei guasti e la consulenza sulle condizioni di lavoro, mentre il feedback di follow-up supporta l'iterazione del prodotto per il lotto successivo.

Domande frequenti

Quali motori idraulici possono essere collegati ai riduttori della serie D?

Le scatole della serie D sono fornite con una flangia del motore idraulico standard all'estremità di ingresso. Abbiniamo la flangia e la geometria di ingresso al modello di motore che intendi utilizzare, in modo che il motore possa essere montato direttamente senza piastra di adattamento. La selezione finale si basa sulla cilindrata del motore, sulla pressione di esercizio, sulla portata e sulla coppia di uscita richiesta.

È possibile personalizzare l'alesaggio o il rapporto dell'albero di uscita?

SÌ. Le nostre configurazioni standard della serie D includono più fori con chiavetta e opzioni scanalate, mentre rapporti personalizzati, lunghezze dell'albero, sedi per chiavetta e orientamenti delle flange fanno parte del nostro normale flusso di lavoro ODM. Inviaci il disegno dell'albero di accoppiamento e il ciclo di lavoro della macchina e confermeremo l'interfaccia prima della produzione in serie.

Come si evitano le perdite d'olio sulla flangia del motore idraulico?

L'alloggiamento in ghisa monopezzo e il giunto flangiato lavorato con precisione riducono il rischio di perdite in caso di fluttuazioni di pressione. Durante l'ispezione finale, eseguiamo un test di tenuta sull'intero alloggiamento e verifichiamo l'interfaccia della flangia prima che il riduttore venga imballato per l'esportazione.

Qual è la differenza tra ND D296, ND D251 e ND D011?

ND D296 è il modello a coppia elevata per spandiconcime da frutteto, con una potenza nominale di 8000 N·m e un rapporto di 31,7:1. ND D251 è un cambio idraulico universale in ghisa con 2600 N·m e rapporto 21,1:1 per macchine agricole generali. ND D011 è un'unità di trasmissione idrostatica a basso rapporto con 450 N·m e rapporto 1,9:1 per la distribuzione continua di fertilizzanti organici.

Quali documenti fornite con i cambi idraulici esportati?

Ogni spedizione è documentata con registri di ispezione, risultati di test, distinte di imballaggio, informazioni sulla targhetta identificativa e, ove richiesto, disegni tecnici e manuale di installazione. Confermiamo anche i dettagli dell'imballaggio per l'esportazione prima della spedizione per soddisfare le condizioni del trasporto marittimo.
