Riduttori in linea serie C

Riduttori congiunti serie C: trasmissione multipunto sincronizzata per attrezzature di spandimento

Hangzhou Hengnie Machinery costruisce il Produttore di riduttori congiunti agricoli serie C gamma per i produttori di attrezzi che necessitano di più uscite sincronizzate da un ingresso PTO del trattore. Il design utilizza una connessione rigida coassiale multi-box: invece di un lungo albero con scatole ad angolo retto separate, le unità della serie C sono assemblate come un unico treno di trasmissione strutturalmente collegato. Il numero di box e la lunghezza complessiva C-C sono adattati alla larghezza di lavoro dell'attrezzo, quindi la stessa piattaforma di produzione copre spandiconcime compatti e spandiletame organici pesanti.

Operiamo come produttori diretti a Xiaoshan, Hangzhou, Cina, con taglio di ingranaggi, lavorazione di alloggiamenti, assemblaggio e collaudo sotto lo stesso tetto. Ciò ci consente di rispondere ai progetti ODM/OEM con una configurazione concreta piuttosto che con una risposta solo da catalogo. Per questa famiglia di prodotti, il valore fondamentale è la sincronizzazione meccanica: più alberi di uscita funzionano alla stessa velocità relativa, la coppia è distribuita uniformemente e il gruppo rigido resiste alle vibrazioni e ai carichi d'urto tipici del lavoro di spandimento.

Cosa copre la gamma della Serie C

I riduttori congiunti integrati della serie C sono suddivisi in due versioni di produzione:

  • Versione con custodia in lega di alluminio – leggero con buona dissipazione del calore, sviluppato per apparecchiature di spandimento di fertilizzanti di piccola e media potenza dove la massa totale della macchina è importante.
  • Versione con custodia in ghisa – a pareti spesse con forte rigidità torsionale, sviluppato per spandiconcime e spandiconcime organici di grande larghezza sottoposti a carico pesante continuo.

I seguenti modelli di riferimento definiscono il catalogo attuale:

Modello di riferimento Alloggiamento Configurazione Parametri di riferimento Adattamento tipico della macchina

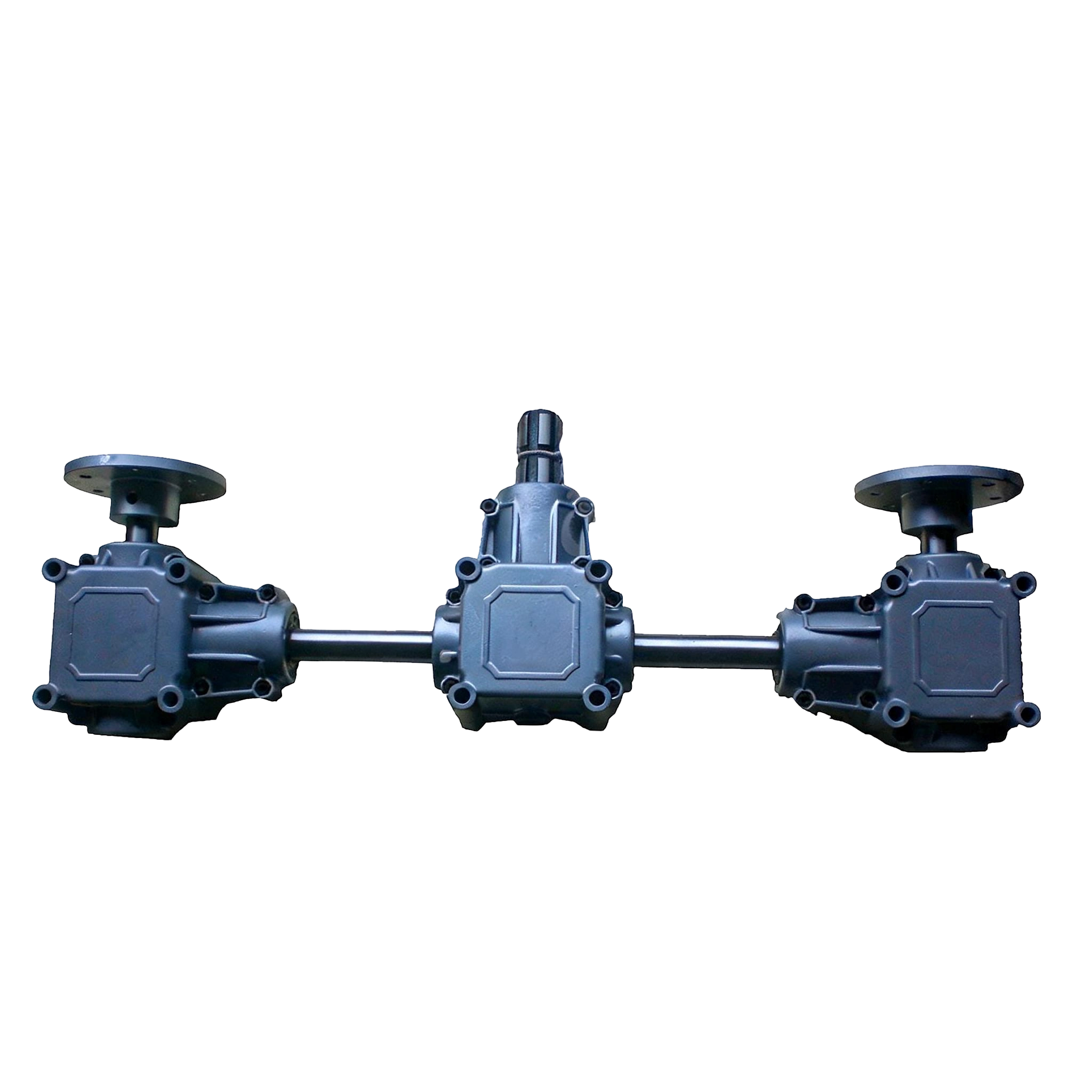

ND C3-9090 Lega di alluminio Ingranaggio conico triplo, distribuzione della potenza a tre vie Rapporto 1:1,35–1:1–1:1,35, lunghezza C-C 580 mm Spandiconcime, distribuzione granulare, piccole e medie attrezzature

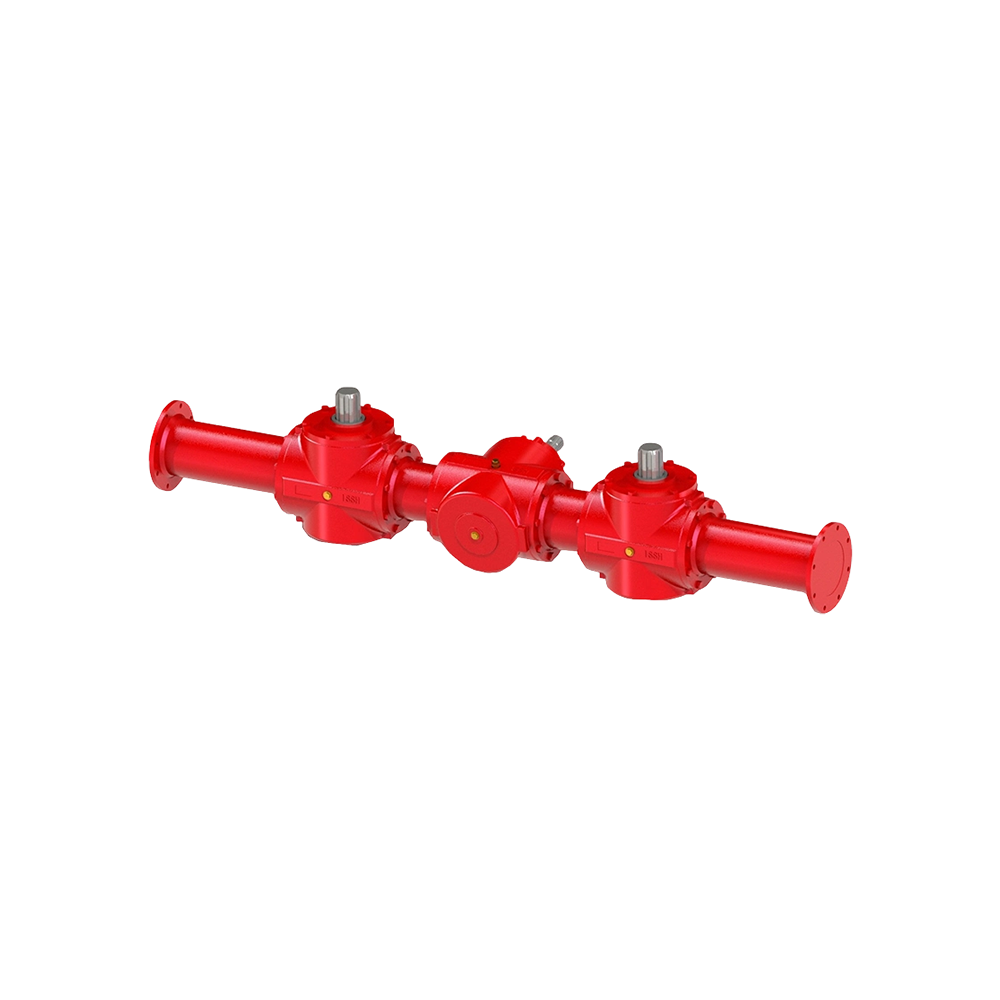

ND C69 Ghisa Ingranaggio conico a tripla unità, alberi e cuscinetti rinforzati Rapporto 2,29:1, 300 CV, ingresso 1.000 giri/min, lunghezza di montaggio 1.100–2.380 mm Spandiletame, macchine per fertilizzanti organici, carico pesante continuo
Assemblaggio personalizzato multiscatola Alluminio o ghisa Numero di scatole e spaziatura C-C adattati alla larghezza di lavoro Determinato dalla potenza della PTO, dalla velocità di ingresso e dalla distanza di uscita Telai per spandiconcime a lunga portata e trasmissioni agricole multipunto

Flessibilità di configurazione e specifiche critiche

La serie C non è un unico modello fisso. Forniamo il gruppo come una sequenza di stadi di ingranaggi conici collegati rigidamente in linea. Il vantaggio è che il numero di scatole, la spaziatura C-C e la lunghezza totale seguono il telaio dello spargitore anziché dover adattare il telaio dello spargitore a una scatola del cambio standard.

Dal punto di vista tecnico, le variabili con cui lavoriamo sono:

  • Numero di riduttori e posizioni di uscita lungo la campata.
  • Tipi di alberi di ingresso e di uscita: scanalati, con chiavetta o pieni, con estensione e diametro richiesti.
  • Rapporti di smusso individuali e rapporto complessivo, che coprono esempi da 1:1 a 2,29:1.
  • Disposizione di tenuta e sfiato contro la polvere del fertilizzante, l'umidità e la pressione di pulizia.
  • Circuito di lubrificazione interno per mantenere forniti tutti gli stadi degli ingranaggi e i cuscinetti.
  • Superficie di montaggio, posizioni dei tasselli e lunghezza totale assemblata per adattarsi al telaio OEM.

Poiché gli stadi del cambio sono accoppiati meccanicamente, non vi è alcuna deviazione di velocità tra le uscite e non è richiesta alcuna sincronizzazione elettronica. Questo è il vantaggio tecnico pratico della costruzione congiunta su uno spandiconcime lungo: la catena cinematica rimane in fase anche quando le singole sezioni della macchina vengono caricate in modo diverso.

Applicazione Adatto alle linee di spandimento di fertilizzanti e letame

I principali campi di applicazione di questa categoria sono gli spandiconcime e gli spandiletame. Le funzioni azionate tipiche includono dischi rotanti, rulli di alimentazione, battitori e componenti di agitazione su tutta la larghezza della macchina.

La versione in alluminio è adatta agli spandiconcime granulari secchi e agli attrezzi più piccoli dove la leggerezza e la dissipazione del calore sono priorità. La versione in ghisa è adatta agli spandiconcime e agli spandiconcime organici che funzionano a coppia più elevata per periodi più lunghi e sono esposti a residui corrosivi e condizioni di terreno umido.

Per le applicazioni correlate alle macchine agricole, lo stesso team di ingegneri fornisce Riduttori specifici per l'applicazione per erpici rotanti, rotopresse, testate mais e pompe irroratrici. Ciò offre all'OEM una fonte unica per le unità di trasmissione su più linee di attrezzi.

Approccio ingegneristico e supporto al progetto

Veniamo coinvolti nella fase tecnica iniziale di un progetto. Prima di effettuare un preventivo, il nostro team esamina il tipo di macchina, il layout della linea di trasmissione, il ciclo di lavoro e i limiti di installazione. Se il cliente fornisce disegni o campioni, verifichiamo l'interfaccia e proponiamo modifiche che migliorino la durata o semplifichino l'assemblaggio.

In qualità di produttore diretto, manteniamo attività interne di ricerca e sviluppo, sviluppo di stampi e capacità di lavorazione. Ciò significa che un progetto ODM non si ferma all'approvazione del disegno: controlliamo il processo di produzione, le attrezzature e la configurazione delle attrezzature. La nostra base di produzione utilizza un modello di catena di montaggio ottimizzato e può gestire diverse varianti della serie C in parallelo, il che è importante per gli OEM che ordinano più modelli di spandiconcime nella stessa stagione.

Quando il punto di lavoro non rientra nell'inviluppo standard, utilizziamo il Riduttori personalizzati percorso e sviluppare un alloggiamento, una disposizione dell'albero o una soluzione di tenuta specifica per la macchina.

Garanzia di qualità e test di accettazione

Il nostro sistema di qualità si basa sul controllo del materiale in entrata, sul monitoraggio del processo e sull'ispezione del prodotto finale. Il cancello di ispezione copre l'accuratezza dimensionale, le prestazioni degli ingranaggi, la tenuta, lo stato dell'assemblaggio, la finitura superficiale e l'imballaggio per l'esportazione prima del rilascio.

Per i gruppi della serie C, i punti di accettazione che contano sono l'allineamento dell'alloggiamento, lo schema di contatto degli ingranaggi conici, il precarico dei cuscinetti, l'adattamento della tenuta meccanica e la tenuta dell'olio. Questi controlli proteggono l'installazione a lungo raggio dai due guasti più comuni sul campo: disallineamento tra gli stadi e contaminazione che entra nella camera degli ingranaggi.

Se il progetto richiede test di accettazione in fabbrica, organizziamo la sequenza di test secondo i criteri di accettazione concordati e forniamo le registrazioni e i rapporti corrispondenti nel file dell'ordine.

Installazione, assistenza e documentazione

Un cambio della serie C arriva come un gruppo completo pronto per essere fissato al telaio dello spargitore. Le principali variabili di installazione sono la velocità della PTO, la planarità di montaggio e l'allineamento dell'albero. Per gli OEM di spargitori, l'alloggiamento è solitamente posizionato tramite tasselli o un registro lavorato e gli alberi di uscita sono allineati con i componenti condotti.

Non è necessaria alcuna pompa dell'olio esterna o cablaggio di controllo. La scatola del cambio è lubrificata dal suo circuito dell'olio interno, quindi le principali attività di routine sono il controllo del livello dell'olio, la manutenzione dello sfiatatoio pulito e l'ispezione delle guarnizioni dell'albero per eventuali danni causati dalla polvere del fertilizzante. Le guarnizioni e i cuscinetti standard sono specificati in modo che l'unità possa essere sottoposta a manutenzione tramite i normali canali del rivenditore.

Per la sicurezza dell'operatore, l'alloggiamento della scatola del cambio è completamente chiuso e solo le estremità dell'albero sono esposte. Il progettista dell'attrezzatura rimane responsabile della protezione dell'albero della presa di forza e dei collegamenti rotanti esposti in base ai requisiti del mercato di destinazione della macchina.

Dopo la consegna forniamo disegni, manuali delle specifiche e guida all'installazione, mentre i nostri ingegneri supportano la risoluzione dei problemi da remoto durante la messa in servizio e il funzionamento sul campo.

Informazioni che utilizziamo per configurare la tua soluzione

Il percorso più veloce per una proposta accurata è fornirci le seguenti informazioni sul progetto:

  • Tipo di attrezzo, larghezza di lavoro e configurazione dello spandiconcime.
  • Potenza in ingresso della presa di forza o del motore in CV/kW e velocità in ingresso in giri/min.
  • Velocità di uscita richiesta o rapporto complessivo e senso di rotazione.
  • Numero di punti di uscita, distanza C-C e lunghezza totale disponibile.
  • Specifiche dell'albero: standard della scanalatura, dimensione della chiavetta, diametro ed estensione.
  • Dettagli del servizio: fertilizzante granulare, letame, ore continue previste, esposizione a polvere e umidità.
  • Disegni, file CAD o campioni dell'interfaccia esistente.

Con queste informazioni, rispondiamo con un disegno di configurazione, il materiale dell'alloggiamento, il rapporto, le estremità dell'albero e il pacchetto di guarnizioni consigliati e un preventivo abbinato a tale soluzione tecnica.

Domande frequenti

Qual è la differenza tra le unità ND C3-9090 e ND C69?
L'ND C3-9090 è un riduttore a tripla coppia conica con alloggiamento in alluminio per spandiconcime, con una disposizione del rapporto 1:1,35–1:1–1:1,35 e una lunghezza C-C di 580 mm. L'ND C69 è un cambio a tripla unità in ghisa per spandiletame, con potenza nominale di 300 CV a 1.000 giri/min in ingresso, con un rapporto di 2,29:1 e una lunghezza di assemblaggio di 1.100–2.380 mm. La scelta viene fatta in base a potenza, peso e ciclo di lavoro.

È possibile modificare il numero di scatole per uno spandiconcime più ampio?
SÌ. La serie C utilizza una struttura rigida coassiale multi-box. Calcoliamo il numero di scatole, la spaziatura di uscita e la lunghezza totale in base alla larghezza di lavoro e al profilo di coppia, quindi emettiamo un disegno di layout prima della produzione.

Costruite da disegni o campioni del cliente?
SÌ. La produzione personalizzata è una parte fondamentale della nostra attività. Esaminiamo i disegni o i campioni, verifichiamo le dimensioni dell'interfaccia, il rapporto di trasmissione, i dettagli dell'albero e la tenuta, quindi produciamo un prototipo prima della produzione in serie quando richiesto.

Quale materiale dell'alloggiamento dovrei scegliere?
Utilizzare l'alluminio quando lo spandiconcime è leggero e il servizio è intermittente con fertilizzante granulare secco. Utilizzare la ghisa quando la macchina è larga, il materiale è pesante o viscoso e il cambio funziona continuamente a coppia elevata.

Cosa è compreso nella proposta e nel pacchetto post-vendita?
La proposta comprende la configurazione del riduttore, le opzioni di albero e flangia, la disposizione delle tenute e il disegno di assieme. Dopo la spedizione, forniamo documentazione tecnica e supporto remoto per l'installazione, la messa in servizio e l'analisi dei guasti.

Prodotti e categorie correlati

Il nostro portafoglio comprende anche ND C3-9090 Alloggiamento in alluminio per riduttore a tripla coppia conica per spandiconcime per applicazioni con range operativi, interfacce o requisiti di integrazione diversi.
