Riduttori serie B con carter in ghisa

Produttore di riduttori agricoli in ghisa serie B

Hangzhou Hengnie Machinery Co., Ltd. costruisce il Produttore di riduttori agricoli in ghisa serie B gamma come fornitore diretto a Xiaoshan, Hangzhou, Cina. La serie B è la nostra linea di riduttori agricoli in ghisa per servosterzo a 90 gradi in macchine agricole e relative apparecchiature di trasmissione di potenza. Abbiamo sviluppato la famiglia per macchine che lavorano in campi polverosi, acqua fangosa e carichi alternati pesanti: cippatrici agricole, attrezzi per la lavorazione del terreno, meccanismi di trasporto e sistemi di raggruppamento o imballaggio.

Questi riduttori non sono riduttori industriali di uso generale adatti all'agricoltura. Ogni modello della serie B inizia con un alloggiamento in ghisa, un'architettura di trasmissione ad angolo retto e un pacchetto di guarnizioni ottimizzato per le condizioni del campo. A seconda del modello, il set di ingranaggi è conico elicoidale o a spirale e l'uscita può essere predisposta per l'installazione verticale o orizzontale. Il risultato è una scatola ingranaggi compatta in ghisa che combina lo smorzamento e la rigidità del ferro con la bassa manutenzione richiesta dal lavoro agricolo di lunga stagione.

Copertura del riduttore dell'ingranaggio in ghisa serie B

La serie B è una famiglia di riduttori in ghisa con modelli adattati a funzioni specifiche della macchina. Sebbene tutte le unità forniscano uno sterzo della trasmissione a 90 gradi, l'architettura interna, la disposizione di montaggio e le funzioni ausiliarie differiscono in base al modello. Questo ci permette di quotare un'unità di azionamento, anziché forzare una generica scatola ad angolo retto nel layout dell'attrezzatura.

Modello Guidare l'architettura Adattamento dell'applicazione Esempio di rapporto

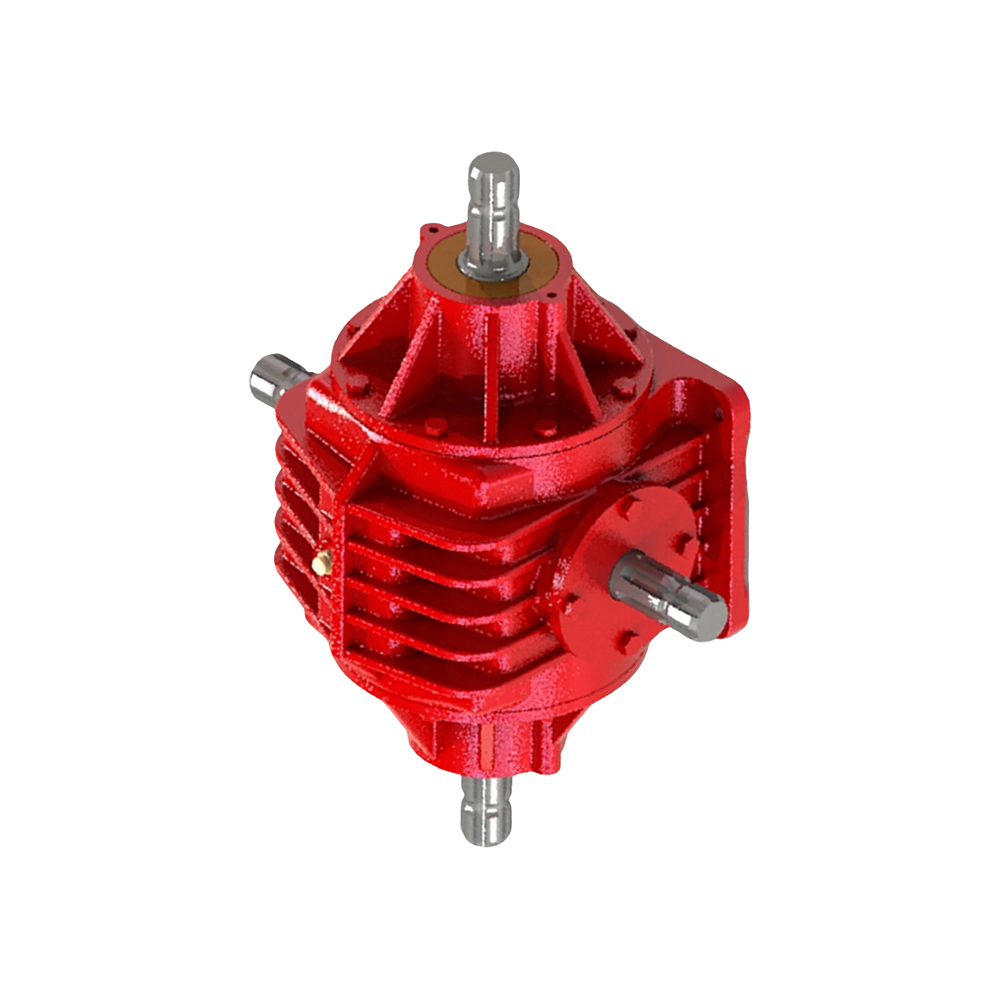

NDB151 Riduttore elicoidale a 90°, montaggio verticale, scatola trasmissione in ghisa Trasporto cereali, trinciarami, lavorazione del terreno, spandiconcime 1:1

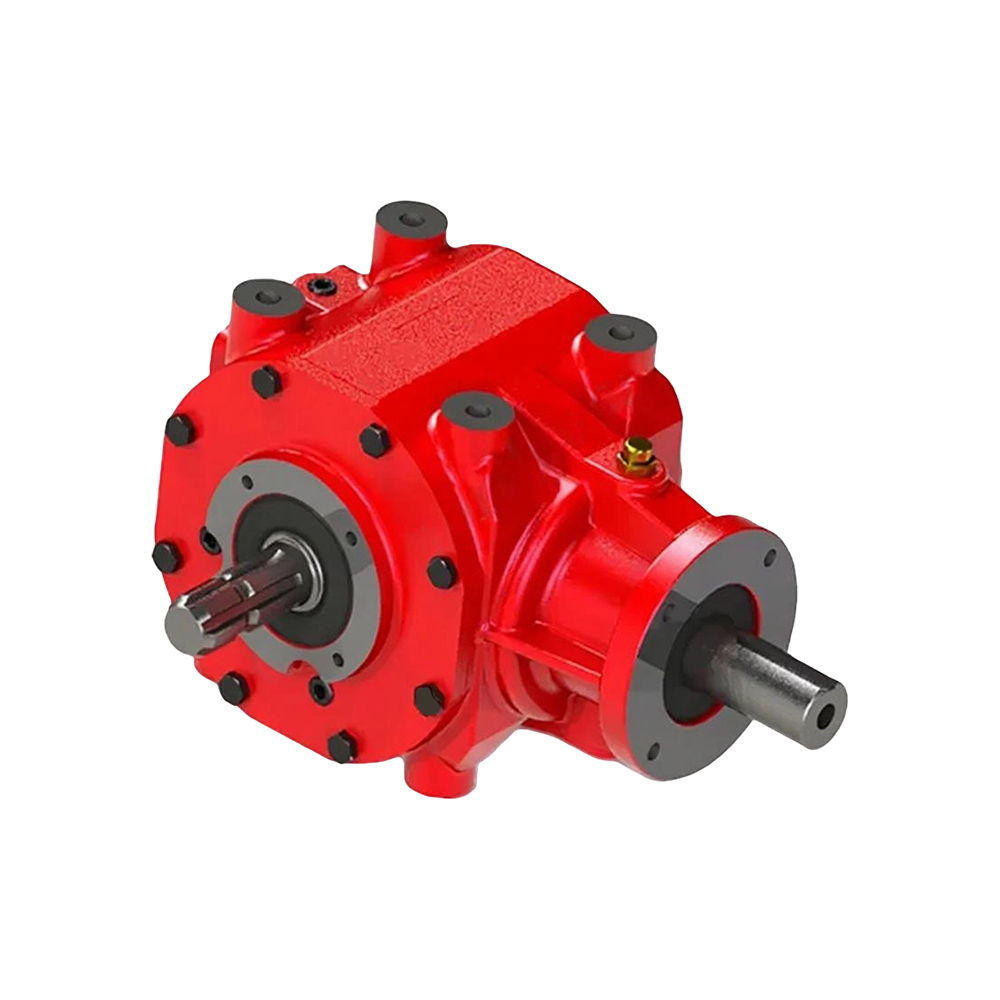

ND B315 Riduttore elicoidale verticale 90°, carcassa in ghisa Macchine agricole generali per il trasferimento di potenza, la lavorazione del terreno e il trasporto di materiali 1:3

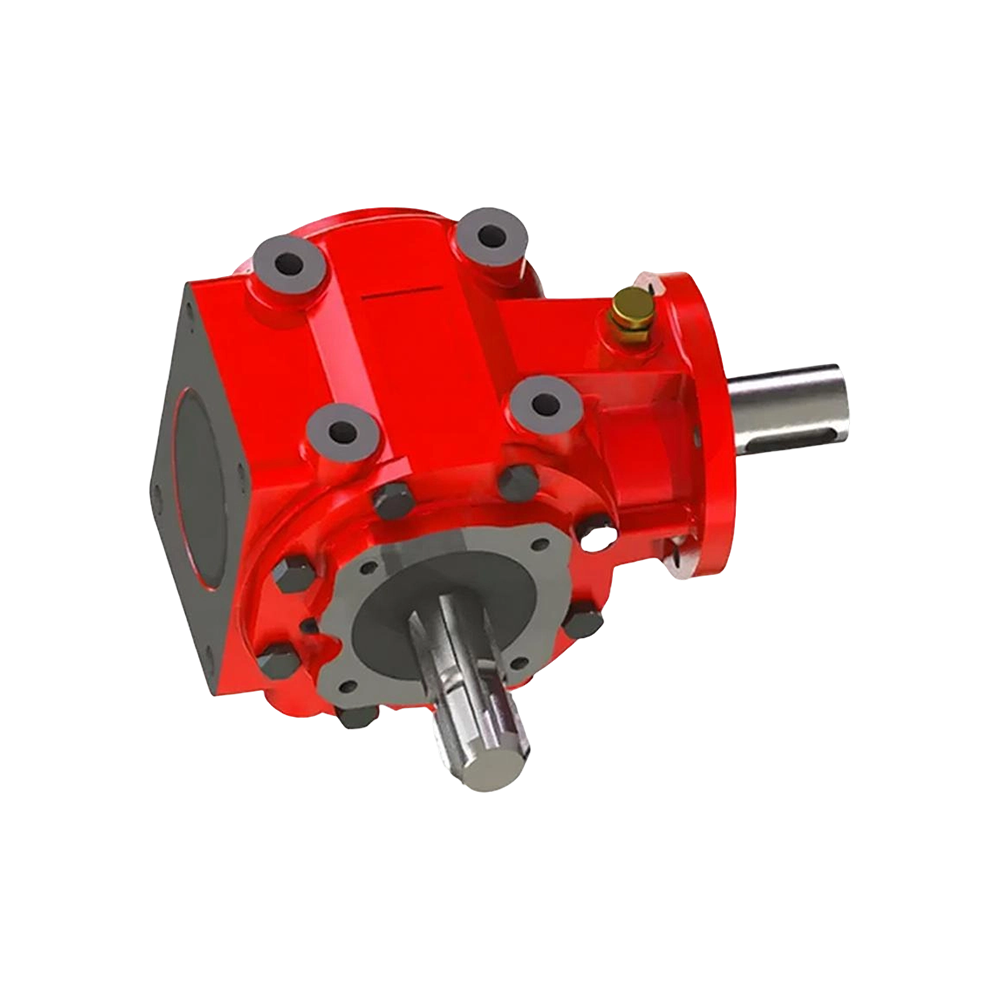

NDB330 Moltiplicatore di velocità elicoidale a 90° per aumento della velocità in uscita ad angolo retto Attrezzature agricole che richiedono una velocità di uscita superiore alla velocità di ingresso della PTO Da 1:1,66 a 1:3

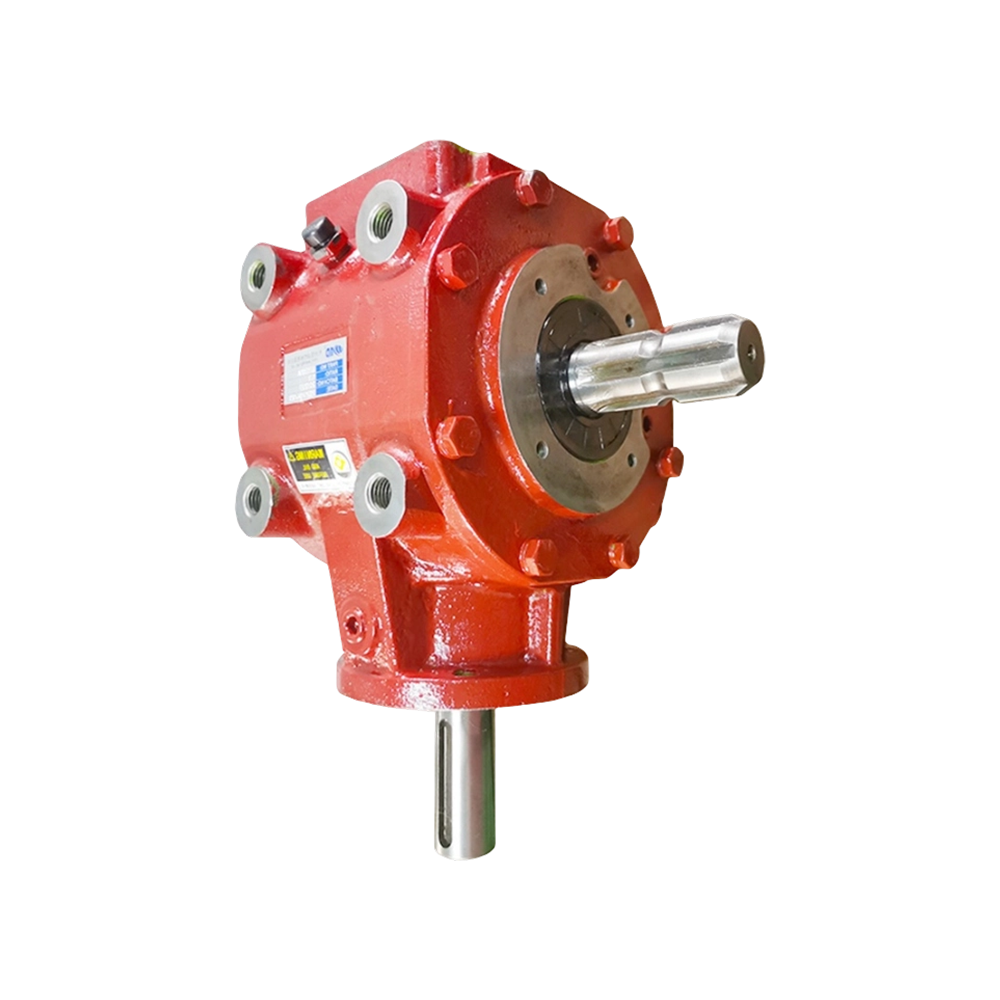

ND B313 Riduttore elicoidale in ghisa con ruota libera per comando motozappa Motozappe e motocoltivatori con requisiti del rotore a ruota libera Personalizzato

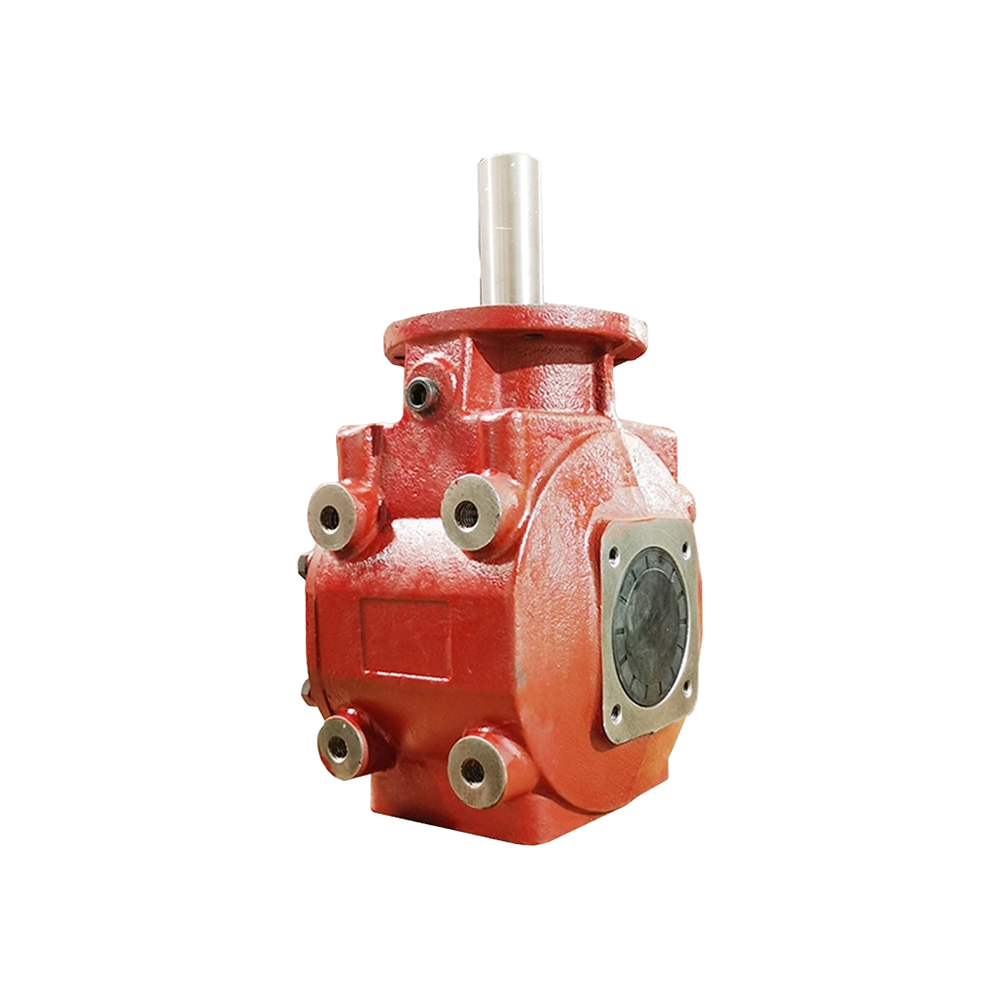

ND B198 Riduttore verticale in ghisa per presa di forza Attrezzatura cippatrice e trituratrice azionata dalla presa di forza del trattore Personalizzato

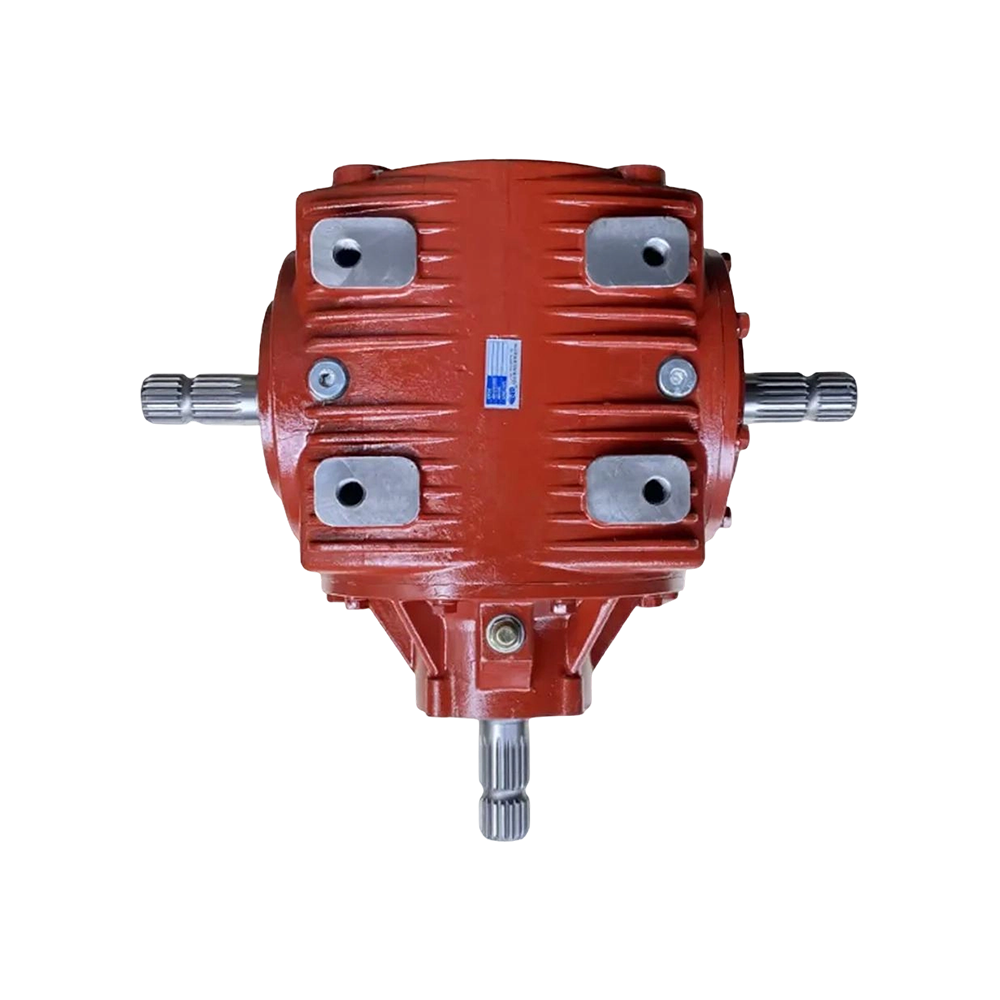

ND390 Scatola ingranaggi conici ad angolo retto 1:1 per carichi pesanti Sterzo a 90° nelle trasmissioni agricole a coppia elevata 1:1

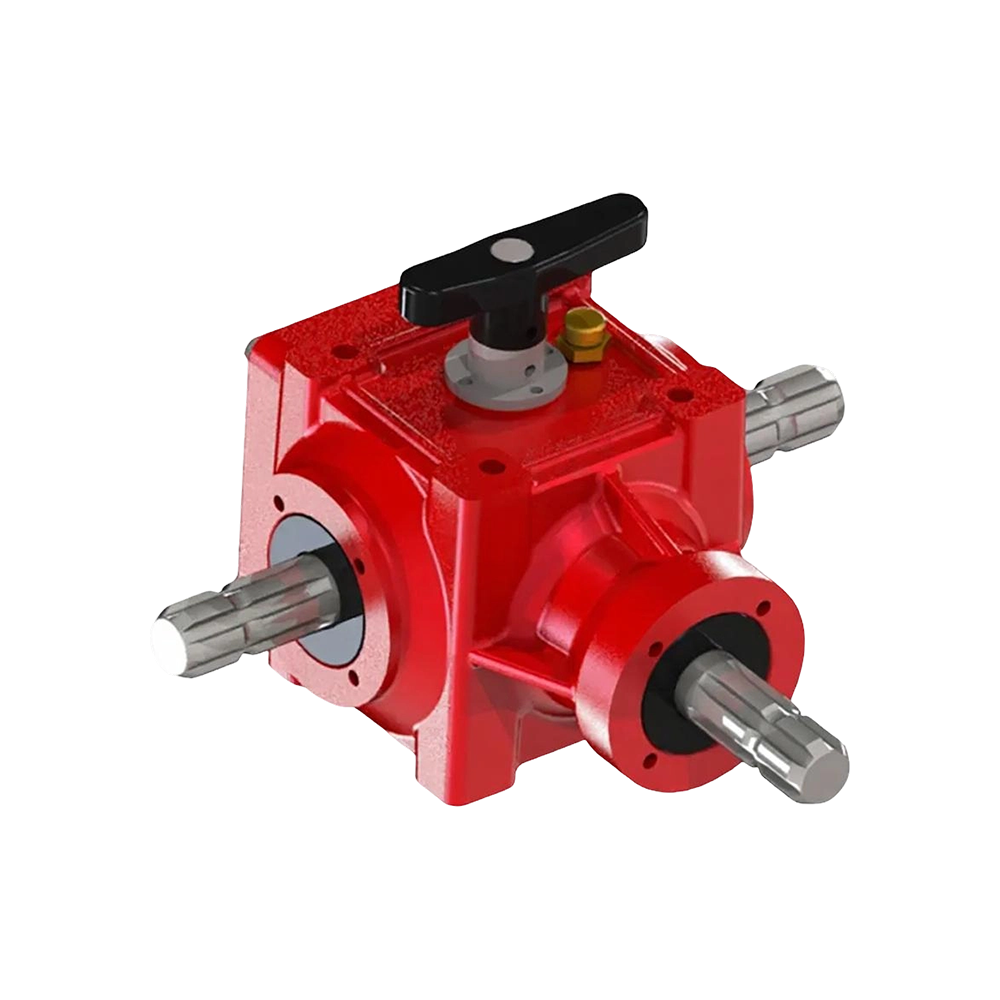

ND B1102E Cambio frizione con controllo innesto Gruppi di trasmissione per coclea e trasportatore grano Personalizzato

Scelte di materiali e ingegneria

La ghisa ad alta resistenza è il materiale che definisce la serie B. L'alloggiamento offre resistenza al carico d'urto, smorzamento delle vibrazioni, resistenza alla pressione, resistenza all'usura e comportamento di tenuta a lungo termine. Queste proprietà sono importanti quando la scatola del cambio è montata vicino al terreno, ai residui del raccolto e agli urti della presa di forza del trattore.

  • Alloggiamento: ghisa con struttura rigida e supporto portante stabile.
  • Set di ingranaggi: ingranaggi conici di precisione elicoidali o spiroidali, selezionati per modello e applicazione.
  • Sigillatura: l'alloggiamento e il pacchetto di guarnizioni sono progettati per tenere lontana la polvere e resistere alle perdite di olio.
  • Montaggio: All'interno della gamma sono disponibili uscite verticali e orizzontali a 90°.
  • Ingressi: L'ingresso della PTO, l'ingresso dell'albero e gli adattatori personalizzati vengono utilizzati a seconda dell'architettura della macchina.

Esaminiamo il punto di lavoro prima di proporre un set di ingranaggi. Potenza in ingresso, velocità in ingresso, coppia in uscita, rapporto, senso di rotazione e posizione di montaggio influiscono tutti sulle dimensioni degli ingranaggi, dei cuscinetti e della parete dell'alloggiamento. Per un'unità della serie B, l'obiettivo non è la capacità teorica massima; è un funzionamento affidabile nell'ambito del ciclo di campo effettivo.

Adattamento dell'applicazione e integrazione della macchina

La serie B è posizionata per posizioni di guida agricole in cui la macchina necessita di una variazione ad angolo retto del flusso di potenza e di un alloggiamento in ghisa. I campi di applicazione tipici includono cippatrici agricole, macchine per la lavorazione del terreno, macchine per l'impacchettamento e l'imballaggio, coclee per cereali e meccanismi di trasporto.

  • Cippatrici agricole: azionamenti a 90° verticali e orizzontali per trituratori di rami e apparecchiature di lavorazione, compresi i modelli con ingresso PTO come ND B198.
  • Lavorazione rotativa: trasmissioni ad angolo retto per macchine da coltivazione, con versioni a ruota libera come ND B313 per proteggere il sistema del rotore.
  • Sistemi di trasporto e coclee: unità dotate di frizione come ND B1102E per la trasmissione della coclea del grano e del trasportatore.
  • Raggruppamento e imballaggio: scatole compatte ad angolo retto che si adattano alle dimensioni limitate degli attrezzi.

Integriamo il cambio nella macchina come componente di trasmissione, non come articolo di catalogo autonomo. Ciò significa che coordiniamo le estensioni dell'albero, le sedi per chiavetta o le scanalature, le dimensioni della flangia e la direzione di rotazione con la disposizione dell'attrezzatura. Quando è necessario un pacchetto di azionamento completo, possiamo includere riduttori, accessori e componenti di controllo in un unico accordo di fornitura.

Opzioni di configurazione e personalizzazione

Diversi modelli della serie B supportano la configurazione oltre un'opzione di catalogo fissa. Le specifiche di rapporto, albero e ingranaggio possono essere personalizzate in base alle esigenze e la direzione di rotazione può essere specificata per il funzionamento unidirezionale. Per i progetti OEM e ODM, lavoriamo sulla base di disegni, campioni o dati sulle condizioni di lavoro dei clienti.

Il nostro Riduttori personalizzati il programma lo estende ulteriormente quando la serie B non soddisfa i requisiti di ingombro o di carico. Disponiamo internamente di ricerca e sviluppo, sviluppo di stampi, lavorazione di prototipi e risorse di produzione, quindi il percorso di personalizzazione può passare dalla progettazione al prototipo alla produzione di massa senza delegare a terzi le decisioni ingegneristiche critiche.

Variabili di configurazione comuni che ci aspettiamo di definire su un progetto della serie B:

  • Potenza in ingresso, velocità in ingresso e velocità in uscita o rapporto di trasmissione richiesto
  • Coppia di uscita, ciclo di lavoro e frequenza di sovraccarico prevista
  • Posizione di montaggio verticale, orizzontale o angolata e spazio disponibile
  • Dimensioni dell'albero di ingresso e di uscita, requisiti della chiavetta o della scanalatura
  • Ingresso PTO, adattatore per motore idraulico o accoppiamento diretto dell'albero
  • Senso di rotazione ed eventuali requisiti di ruota libera o frizione
  • Livello di tenuta necessario per polvere, acqua e condizioni di pulizia

Sistema di qualità e garanzia di fabbrica

Hangzhou Hengnie è un produttore diretto con sistemi di produzione, lavorazione e ricerca e sviluppo indipendenti. La fabbrica opera secondo un modello di catena di montaggio standardizzato e i processi chiave utilizzano attrezzature avanzate. Progettiamo e costruiamo internamente anche attrezzature e stampi automatizzati, il che ci dà il controllo sulle fasi di produzione che incidono maggiormente sulla precisione e sulla coerenza del cambio.

La qualità è gestita attraverso un quadro di gestione della qualità basato su ISO. Applichiamo il controllo del materiale in entrata, il monitoraggio del processo e l'ispezione del prodotto finale. Per i riduttori, l'ambito di ispezione copre l'accuratezza dimensionale, le prestazioni degli ingranaggi, la tenuta, lo stato dell'assemblaggio, la finitura superficiale e l'imballaggio per l'esportazione. I prodotti personalizzati possono essere organizzati per i test di accettazione in fabbrica prima della spedizione, con rapporti di ispezione e documentazione di spedizione preparati come parte del contratto.

Poiché la serie B è costruita per le condizioni sul campo, il collaudo finale non si limita a un controllo a mano libera. Verifichiamo la tenuta, l'innesto degli ingranaggi, la libertà di rotazione e la coerenza del montaggio prima che l'unità venga imballata per l'esportazione.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare una proposta precisa, il nostro team di ingegneri ha bisogno delle condizioni operative della macchina, non solo del numero del modello. L'elenco seguente riporta i dati di progetto minimi che utilizziamo per configurare un riduttore della serie B e indicare la variante corretta.

  • Condizioni di input: potenza in kW o HP, velocità di ingresso in RPM e fonte di potenza (PTO, motore, motore elettrico, motore idraulico).
  • Requisito di uscita: la velocità di uscita richiesta, il rapporto di trasmissione, la coppia di uscita o l'aumento di velocità necessario per l'utensile motorizzato.
  • Ciclo di lavoro: funzionamento continuo, intermittente o con carico d'urto, inclusa la frequenza di avvio-arresto e l'uso stagionale.
  • Disposizione di montaggio: orientamento verticale o orizzontale, direzione dell'albero e spazio fisico disponibile sull'attrezzatura.
  • Dettagli dell'albero: diametro, lunghezza, sede della chiavetta o scanalatura dell'albero di uscita e se l'ingresso e l'uscita devono ruotare nella stessa direzione o in quella opposta.
  • Ambiente: livello di polvere, esposizione all'acqua o al fango, intervallo di temperatura e metodo di pulizia.
  • Specifica del progetto: disegno o campione per la replica ODM, volume target, metodo di imballaggio e mercato di destinazione.

Quando questi punti sono chiari, restituiamo una raccomandazione di configurazione con il rapporto applicabile, la variante dell'alloggiamento, il trattamento dell'albero e le eventuali funzioni ausiliarie richieste. La revisione anticipata di questi parametri riduce le revisioni successive e ci fornisce una base chiara per il campionamento e la produzione in serie.

Manutenzione, ricambi e assistenza post-vendita

Le trasmissioni agricole dovrebbero fermarsi solo per la manutenzione programmata. La serie B è progettata per interventi di manutenzione di routine ridotti, ma quando sono necessarie parti di ricambio, forniamo pezzi originali Pezzi di ricambio e componenti del cambio come ingranaggi cilindrici, ingranaggi conici, alberi di trasmissione e alberi cardanici. Ciò mantiene la manutenzione diretta ed evita sostituzioni non documentate.

Dopo la consegna, forniamo la documentazione tecnica inclusi disegni, manuali delle specifiche e guide di installazione per l'assemblaggio e la messa in servizio delle apparecchiature. È disponibile una consulenza tecnica remota per l'analisi dei guasti e domande sulle condizioni di lavoro e continuiamo a fornire assistenza anche dopo che il cambio è entrato in servizio. L'imballaggio per l'esportazione è predisposto per il trasporto marittimo a lunga distanza e la logistica transfrontaliera, con documentazione di imballaggio e spedizione confermata prima della spedizione.

Domande frequenti

La serie B può essere realizzata sia per installazione verticale che orizzontale?

SÌ. Modelli come ND B151 e ND B315 sono progettati specificamente per il montaggio verticale, mentre altre configurazioni della serie B supportano l'installazione orizzontale ad angolo retto. In una proposta confermiamo la posizione di montaggio, la direzione dell'albero di uscita e l'ingombro disponibile in modo che il cambio corrisponda al layout dell'attrezzo anziché richiedere una modifica del layout.

Quali rapporti e gamme di velocità copre la serie B?

La gamma comprende scatole coniche ad angolo retto 1:1, riduttori 1:3 e moltiplicatori di velocità da 1:1,66 a 1:3. L'ND B330 è un moltiplicatore di velocità dedicato per macchine che devono aumentare la velocità di uscita da un ingresso PTO. Per rapporti non standard, le specifiche di albero e ingranaggio possono essere personalizzate secondo necessità.

In che modo la serie B gestisce polvere, fango e carichi d'urto sul campo?

L'alloggiamento in ghisa fornisce la rigidità e lo smorzamento necessari per i carichi d'impatto, mentre la struttura di tenuta mantiene polvere e acqua lontane dalle facce degli ingranaggi e dai cuscinetti. Gli ingranaggi lavorati con precisione mantengono un ingranamento stabile anche in condizioni di carico fluttuante, mentre i modelli con funzioni di frizione o ruota libera aggiungono protezione per i trasportatori a coclea e le motozappe.

Cosa dobbiamo inviare per un progetto serie B OEM/ODM?

Un disegno o un campione è sufficiente per la replica, ma per una nuova condizione di lavoro abbiamo anche bisogno di potenza in ingresso, velocità in ingresso, coppia in uscita, ciclo di lavoro, posizione di montaggio e dettagli dell'albero. Con questi dati possiamo confermare l'alloggiamento, il rapporto, il pacchetto di guarnizioni e qualsiasi funzione ausiliaria personalizzata prima di quotare gli utensili e la produzione di massa.

Possiamo ordinare pezzi di ricambio della serie B per i riduttori esistenti in servizio?

Forniamo pezzi di ricambio originali e componenti di trasmissione per le nostre gamme di riduttori, inclusi ingranaggi conici, ingranaggi cilindrici, alberi di trasmissione e alberi cardanici. Fornire il modello, il rapporto e i dettagli dell'albero ci consente di identificare la parte corretta e supportare una manutenzione più rapida.

Prodotti e categorie correlati

Il nostro portfolio also includes ND B151 Montaggio verticale del riduttore elicoidale a 90° con scatola della trasmissione in ghisa per applicazioni con range operativi, interfacce o requisiti di integrazione diversi.
