Riduttori ad assi paralleli

Hangzhou Hengnie Machinery Co., Ltd. fornisce i riduttori ad alberi paralleli della serie P come prodotti dedicati Produttore di riduttori ad alberi paralleli per macchine agricole e relative apparecchiature di trasmissione di potenza. Costruiamo versioni con alloggiamento sia in lega di alluminio che in ghisa attorno a una disposizione di ingranaggi paralleli ad albero fisso, con alberi di ingresso e uscita disposti in parallelo per un percorso di trasmissione diretto e con perdite ridotte. La gamma si applica principalmente a generatori con presa di forza, frantoi per legno, spandiconcime e miscelatori di mangimi, dove l'aumento controllato della temperatura, la resistenza agli urti e la produzione stabile sotto carichi variabili contano più degli imballaggi compatti ad angolo retto.

Il nostro Prodotto La gamma comprende riduttori ad assi paralleli standard, riduttori di velocità ad alberi paralleli e configurazioni personalizzate di riduttori con trasmissione ad alberi paralleli abbinati al ciclo di lavoro della macchina e all'involucro di montaggio. Poiché la base di installazione è regolare e la disposizione degli ingranaggi è semplice, questi riduttori sono pratici per l'assemblaggio di linee OEM, programmi di retrofit e costruzioni di apparecchiature non standard.

Opzioni di posizionamento e alloggiamento della serie P

Offriamo la serie P in due varianti costruttive in modo che la trasmissione possa essere adattata alla struttura effettiva della macchina e al profilo di carico anziché essere scelta solo in base al rapporto.

  • Alloggiamento in lega di alluminio: Scatola leggera, condotti dell'aria di raffreddamento ottimizzati e aumento della temperatura controllato durante un lungo funzionamento continuo. Adatto per attrezzature a carico medio e basso con limiti di peso dell'intera macchina, come spandiconcime e miscelatori di mangime.
  • Alloggiamento in ghisa: Sezioni di parete più spesse, maggiore rigidità strutturale, maggiore resistenza ai carichi di impatto istantanei e un margine di appoggio più ampio sui denti degli ingranaggi. Adatto per attrezzature di frantumazione, rotolamento e altre attrezzature a carico variabile come frantoi per legno e generatori azionati da presa di forza.

Entrambe le versioni utilizzano la stessa disposizione ad albero fisso ad alberi paralleli, quindi il concetto di trasmissione di base rimane prevedibile anche quando cambiano il materiale dell'alloggiamento e il rapporto. Configuriamo la scatola in base alla potenza assorbita della macchina, alla velocità di uscita e alle caratteristiche di carico dell'attrezzo, e non viceversa.

Applicazione adatta alle macchine agricole

I riduttori ad alberi paralleli sono la soluzione naturale per gli attrezzi che necessitano di un trasferimento di potenza in linea retta dalla presa di forza del trattore o da un motore primo separato. Il percorso di trasmissione rettilineo riduce i cambi di direzione non necessari e mantiene la perdita di potenza inferiore rispetto a una trasmissione ad angolo retto comparabile.

Le tipiche attrezzature azionate dalla presa di forza che supportiamo includono:

  • Generatori PTO: I set di ingranaggi elicoidali e gli alloggiamenti in ghisa garantiscono una velocità di uscita costante per una generazione continua di energia.
  • Miscelatori di mangime: Gli azionamenti ad alberi paralleli a velocità regolabile supportano la miscelazione batch con potenza stabile e controllo della frizione integrato.
  • Spandiconcime: I leggeri riduttori con alloggiamento in alluminio aiutano a gestire il peso dell'intera macchina mantenendo un'uscita affidabile al meccanismo di spargimento.
  • Frantoi per legno: Gli alloggiamenti in ghisa assorbono i carichi d'urto derivanti dal materiale di alimentazione irregolare e riducono i tempi di fermo nelle linee di riduzione dimensionale.

All'interno del più ampio programma di prodotti Hengnie, famiglie di riduttori per applicazioni specifiche come il Cambio specifico per l'applicazione coprono erpici rotanti, rotopresse, miscelatori, irroratrici, testate mais e rastrelli rotanti. I tipi ad alberi paralleli completano questi azionamenti specializzati laddove una riduzione in linea o un cambio di velocità rappresentano la soluzione più semplice e robusta.

Modelloli rappresentativi ad alberi paralleli

Tre modelli della serie P illustrano la gamma di configurazioni che produciamo con il marchio ND.

Model Alloggiamento Intervallo di rapporti Applicazione tipica

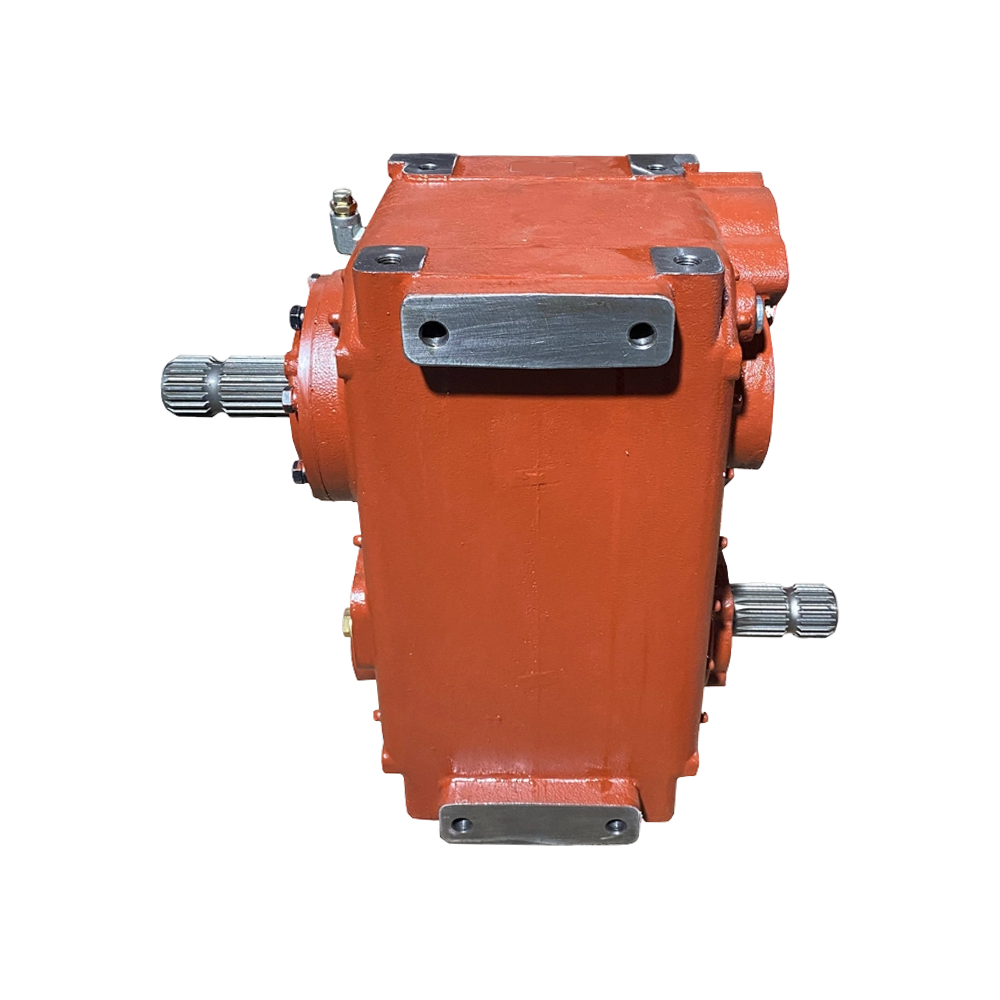

ND P153 Moltiplicatore agricolo con frizione a velocità variabile 1.1-1.8:1 Miscelatori di mangimi, attrezzature per la miscelazione di cereali

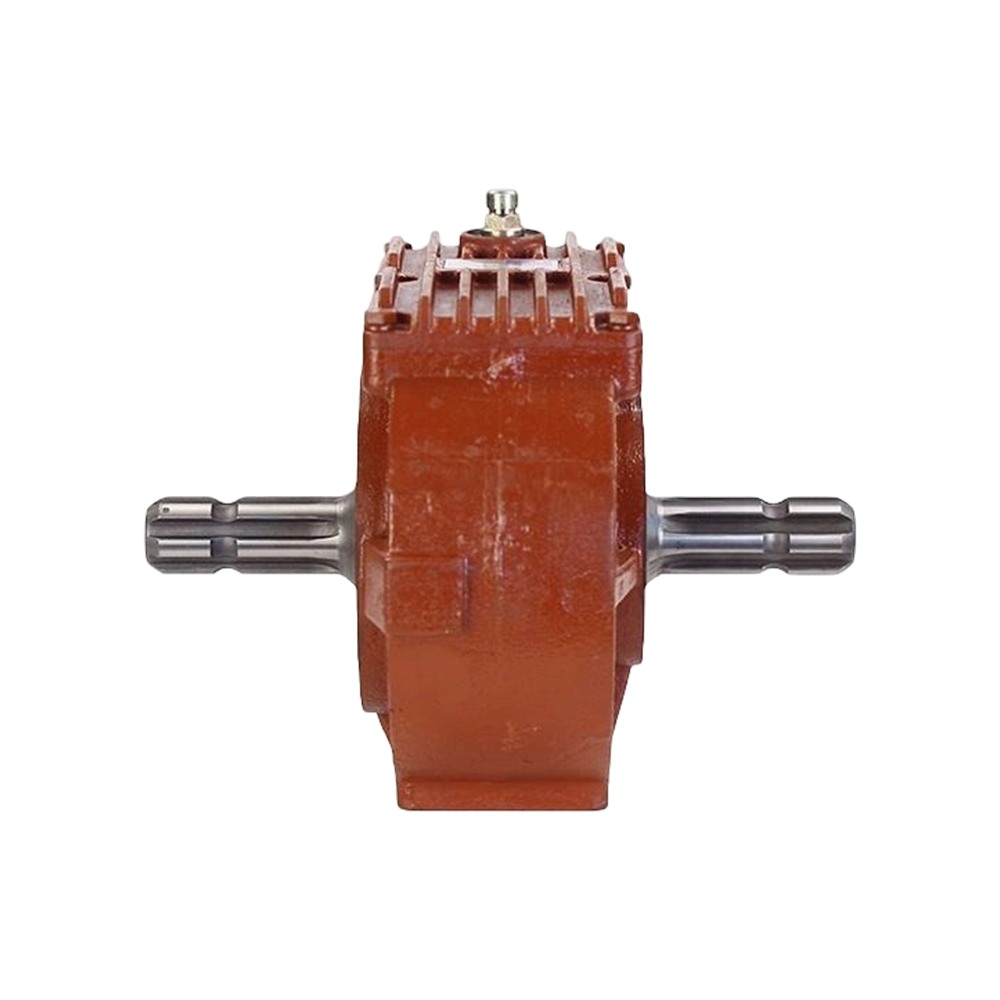

ND P105 Flangiata in ghisa Varia in base al modello; nominale a 540 giri in ingresso Frullatori per olive, scuotitori di frutta da frutteto

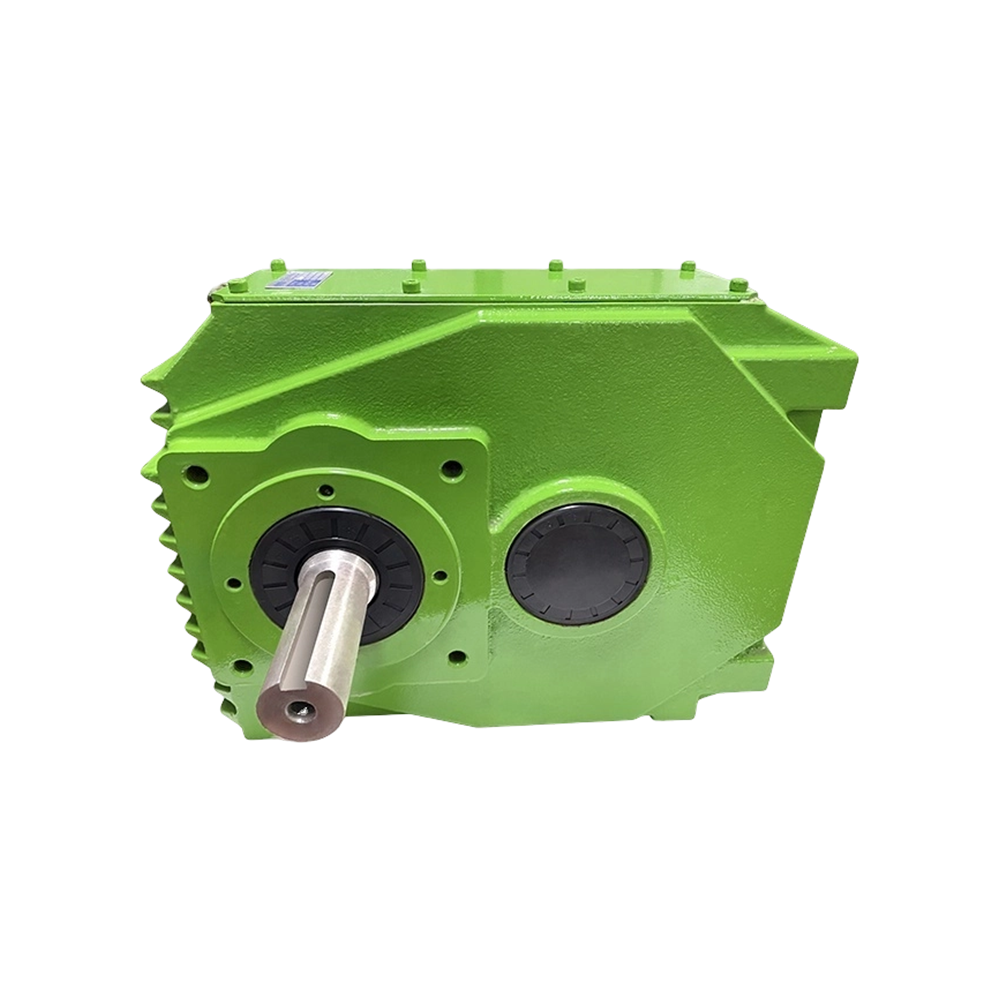

ND P130 Scatola trasmissione ad ingranaggi elicoidali in ghisa Da 1:1 a 1:7 Generatori PTO per trattori, unità motrici mobili

L'ND P153 utilizza una struttura della frizione integrata per una regolazione flessibile della velocità, mentre l'ND P130 si affida a ingranaggi elicoidali di precisione per una conversione a basse vibrazioni, silenziosa e ad alta efficienza dell'ingresso della PTO a 540 giri/min. Questa gamma mostra come è possibile personalizzare una piattaforma ad alberi paralleli per l'aumento della velocità, l'azionamento diretto o la riduzione per impieghi gravosi semplicemente modificando la geometria dell'ingranaggio, il materiale dell'alloggiamento e la configurazione dell'albero.

Specifiche critiche e dati di selezione

Affinché un cambio con trasmissione ad alberi paralleli possa resistere alle condizioni del campo, la proposta deve essere costruita attorno al profilo di coppia, velocità e carico d'urto della macchina. Il nostro team di ingegneri esamina questi parametri prima di confermare un modello o un layout personalizzato:

  • Velocità e potenza in ingresso: Le apparecchiature azionate dalla presa di forza funzionano comunemente a 540 giri/min; confermiamo la coppia in ingresso e la potenza richiesta al rapporto selezionato.
  • Rapporto e velocità di uscita: I rapporti di riduzione standard multi-marcia coprono la trasmissione ad alta velocità e la riduzione della coppia elevata; Sono disponibili versioni con aumento di velocità in cui l'attrezzo funziona più velocemente della presa di forza.
  • Capacità di coppia: Per l'ND P130, la coppia in ingresso varia da 159 a 1127 N·m e la coppia in uscita da 121 a 1256 N·m, a seconda del rapporto e della potenza nominale.
  • Configurazione dell'albero: Alberi lisci con sede per chiavetta, alberi scanalati, fori femmina con sede per chiavetta, flange ed estremità albero personalizzate vengono forniti in base all'interfaccia dell'attrezzatura.
  • Montaggio e busta: Le versioni con montaggio su flangia, su base e frontale sono disposte in base alla struttura esistente della macchina e allo spazio di installazione disponibile.

Poiché la serie P utilizza una disposizione ad albero fisso anziché un ingranaggio planetario, offre una condivisione del carico prevedibile e un accesso di manutenzione più semplice. Ciò lo rende una scelta pratica per OEM e distributori che necessitano di un cambio di velocità in linea affidabile senza lubrificazione complessa o gestione di componenti planetari.

Considerazioni su alloggiamento, tenuta e lubrificazione

Le trasmissioni agricole operano in campi polverosi, condizioni umide e temperature variabili. Progettiamo gli alloggiamenti della serie P di conseguenza.

  • Versioni in ghisa: La struttura densa e le pareti rigide resistono alle vibrazioni, agli urti e alla deformazione a pieno carico. Il materiale fornisce anche una piattaforma stabile per sigillare le superfici.
  • Versioni in alluminio: L'alloggiamento si raffredda efficacemente attraverso i canali d'aria integrati, che mantengono sotto controllo l'aumento della temperatura a lungo termine senza aggiungere peso.
  • Sigillatura: Le specifiche del paraolio corrispondono al diametro dell'albero, al ciclo di lavoro e all'esposizione prevista alla polvere o all'umidità della macchina finale.
  • Lubrificazione: Per le velocità tipiche della PTO viene utilizzata la lubrificazione standard a bagno d'olio; confermiamo il volume dell'olio, la viscosità e gli intervalli di cambio durante la revisione della selezione.

Per applicazioni con carichi d'urto gravosi, consigliamo l'alloggiamento in ghisa e rivediamo il margine dei denti dell'ingranaggio per evitare sovraccarichi di breve durata. Per le macchine sensibili al peso come gli spandiconcime portati, l'alloggiamento in alluminio mantiene l'attrezzo entro i limiti di sollevamento e trasporto.

Garanzia di qualità e test di fabbrica

Il nostro factory operates under an ISO-based quality management approach with a triple mechanism of incoming material control, process monitoring and final product inspection. Standard checks cover dimensional accuracy, gear performance, sealing, assembly status, surface finish and export packaging.

Per progetti personalizzati di riduttori con trasmissione ad alberi paralleli, organizziamo i test prestazionali richiesti e i test di accettazione in fabbrica prima della spedizione. I registri di ispezione e i rapporti di prova vengono documentati in modo che il lotto consegnato corrisponda al prototipo approvato e alla distinta base del cliente.

Configurazione, documentazione e consegna

Oltre al riduttore stesso, supportiamo l'intero ambito di integrazione:

  • Disegni e distinta base: Disegni tecnici, manuali delle specifiche e guide di installazione vengono forniti per l'assemblaggio e la messa in servizio delle apparecchiature.
  • Componenti associati: Lo stesso ordine può includere Pezzi di ricambio e componenti del cambio , ingranaggi cilindrici, ingranaggi conici, alberi di trasmissione di potenza e alberi cardanici quando è necessario un pacchetto di trasmissione completo.
  • Imballaggio per l'esportazione: L'imballaggio è organizzato per il trasporto marittimo a lunga distanza e l'esportazione transfrontaliera, con distinte di imballaggio e documenti di spedizione confrontati con i disegni e i dati della targhetta.
  • Supporto post-vendita: Dopo la consegna vengono forniti consulenza tecnica remota, analisi dei guasti e follow-up del progetto per supportare la messa in servizio sul campo e l'iterazione del prodotto.

Poiché siamo un produttore con sede in Cina con lavorazione interna, assemblaggio e sviluppo di stampi, possiamo coordinare le modifiche all'alloggiamento, alle estremità dell'albero, al rapporto e allo schema di montaggio senza affidare il progetto a terzi. Ciò è particolarmente utile per i programmi OEM che richiedono diverse varianti di riduttore per macchine di diverse dimensioni.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare una configurazione e un preventivo precisi, abbiamo bisogno del punto di lavoro della macchina e non solo di un rapporto target. Si prega di fornire:

  • Tipologia motrice: presa di forza del trattore, motore elettrico, motore idraulico o motore a combustione interna, con velocità e potenza in ingresso.
  • Velocità o rapporto di uscita richiesto; indicare se è necessaria una riduzione o un aumento della velocità.
  • Coppia operativa, ciclo di lavoro e ore di lavoro giornaliere; includono eventi di carico d'urto come inceppamenti di alimentazione, urti del frantoio o frequenti arresti e avvii.
  • Tipo di macchina e luogo di installazione, ad esempio miscelatore di mangime, generatore PTO, spandiconcime o abbacchiatore per olive.
  • Requisiti dell'interfaccia dell'albero: diametro dell'albero, sede della chiavetta, standard della scanalatura, dimensioni della flangia o specifiche del manicotto della PTO.
  • Posizione di montaggio e spazio di installazione disponibile, incluso se la scatola deve essere montata su flangia o su base.
  • Condizioni ambientali: polvere, fango, umidità, intervallo di temperatura e qualsiasi esposizione alla pulizia o al lavaggio.
  • Volume target, requisiti del prototipo e requisiti di imballaggio o marcatura per i lotti OEM.

Per requisiti non standard, il percorso Custom Gearboxes viene utilizzato per sviluppare un riduttore con trasmissione ad alberi paralleli da condizioni di lavoro, disegni o campioni attraverso la progettazione, il prototipo e la produzione in serie.

Domande frequenti

Qual è la differenza tra i vostri riduttori ad alberi paralleli in alluminio e in ghisa?
I riduttori con custodia in alluminio sono leggeri, dissipano bene il calore e sono destinati a macchine a carico medio-basso dove il peso della macchina è importante. Le versioni in ghisa forniscono maggiore rigidità strutturale, maggiore resistenza agli urti e margini dei cuscinetti dei denti degli ingranaggi più elevati per carichi d'urto pesanti. Entrambi utilizzano lo stesso principio di trasmissione ad albero fisso ad alberi paralleli.

È possibile utilizzare un riduttore di velocità ad alberi paralleli per aumentare la velocità?
SÌ. L'ND P153 è un cambio agricolo con aumento di velocità con frizione a velocità variabile per miscelatori di mangimi e la serie P può essere predisposta per l'aumento o la riduzione della velocità. La geometria degli ingranaggi, la selezione dei cuscinetti e le specifiche delle guarnizioni vengono adattate alla velocità di uscita più elevata e alle conseguenti condizioni di lubrificazione.

Di quali informazioni hai bisogno per richiedere un preventivo per un riduttore con trasmissione ad alberi paralleli personalizzato?
Abbiamo bisogno della potenza e della velocità in ingresso, della velocità o del rapporto di uscita richiesti, della coppia e del ciclo di lavoro, della posizione di montaggio, dell'interfaccia dell'albero, dell'involucro di installazione e del tipo di macchina finale. Sono accettabili anche disegni o campioni come base per lo sviluppo personalizzato.

Fornite pacchetti di trasmissione completi con alberi cardanici e ingranaggi di ricambio?
SÌ. Produciamo e forniamo pezzi di ricambio e componenti di cambi, inclusi ingranaggi cilindrici, ingranaggi conici, alberi di trasmissione di potenza e alberi cardanici. Un pacchetto completo di trasmissione può essere coordinato da uno stabilimento per semplificare l'approvvigionamento e l'assemblaggio.

Come viene controllata la qualità per i lotti OEM?
Il controllo del materiale in entrata, il monitoraggio del processo e l'ispezione del prodotto finale vengono applicati a tutta la produzione. I progetti personalizzati includono test delle prestazioni e test di accettazione in fabbrica, con registri di ispezione e rapporti di test controllati prima dell'imballaggio per l'esportazione.
