Riduttori ad angolo retto della serie A

Riduttori angolari serie A: soluzioni di riduttori angolari costruite per il campo

Presso Hangzhou Hengnie Machinery, il Un produttore di riduttori angolari agricoli di serie Il programma è la nostra risposta dedicata a un problema ricorrente nella progettazione delle macchine agricole: come cambiare la direzione della potenza laddove una trasmissione rettilinea è impossibile. Costruiamo queste unità come riduttori angolari in ghisa e riduttori di velocità angolari per la movimentazione del grano, la falciatura, il taglio dell'erba e le attrezzature di trasporto che devono funzionare per lunghi turni in polvere, fango e carichi d'urto intermittenti.

La Serie A non ha una forma di alloggiamento unica. Comprende unità coniche a 45°, trasmissioni ad angolo elicoidale a 68°, scatole coniche ad angolo retto 1:1 e scatole di trasferimento a tre vie, tutte condividono la stessa logica ingegneristica: ghisa ad alta resistenza, giunti sigillati e set di ingranaggi dimensionati per il lavoro sul campo. Una macchina può quindi coprire molti angoli di installazione e il nostro catalogo è strutturato in modo che OEM, distributori e team di manutenzione possano confrontare le unità disponibili con l'esatto layout della macchina.

  • Alloggiamenti in ghisa con buona resistenza alle vibrazioni e agli urti
  • Sigillatura affidabile per condizioni di lavoro polverose, fangose e bagnate
  • Trasmissione della coppia ortogonale e obliqua: configurazioni a 45°, 68° e 90°
  • Versioni con trasferimento d'angolo puro e con cambio di rapporto della stessa famiglia

Adattamento all'applicazione: dove le unità della serie A si guadagnano da vivere

Posizioniamo la Serie A per macchine agricole e relative applicazioni di trasmissione di potenza in cui l'albero di ingresso e l'albero di uscita non sono paralleli. Le installazioni più comuni in questa categoria sono le trasmissioni per tubazioni dei camion per il grano, le testine multi-taglio per tosaerba, le coclee per i carri per il grano, i tagliaerba rotanti e i trasportatori di materiali sfusi.

Carri per cereali, carri per cereali e beccucci trasportatori

Queste applicazioni necessitano di potenza per trasformare un angolo in una coclea verticale o angolata mantenendo la velocità. L'ND A607 ad angolo retto 1:1 e le unità elicoidali a 68° NDB682 e ND B684 sono costruiti per questo compito, mentre il gruppo ingranaggio cilindrico ND B457 è adatto ai trasportatori di cereali con pale a spirale e tubazioni con collegamento a tubo.

Falciatrici rotanti e tagliaerba

I piatti di taglio richiedono più teste di taglio azionate da un unico ingresso. L'ND A501 è una scatola di trasferimento ad ingranaggi conici uno-in/tre-out con una configurazione a 45° e un rapporto di velocità 1:1,2 per il taglio rotativo ad alta frequenza. L'ND A453 copre il servosterzo a 45° su macchine in cui un layout non standard esclude una scatola convenzionale a 90°.

Attrezzature agricole generali che necessitano di sterzo non ad angolo retto

Le casse compatte in ghisa ci consentono di adattare layout meccanici speciali e trasmissioni ausiliarie su seminatrici, spandiconcime, mietitrici e attrezzi da campo. Poiché le estremità dell'albero, il rapporto e i dettagli della flangia sono realizzati su ordinazione, la Serie A può essere integrata come sostituzione diretta o come parte di un nuovo programma di macchine.

Una gamma di prodotti in serie e abbinamento di applicazioni

La tabella seguente riassume l'attuale linea Serie A così come presentata nel nostro catalogo. Quando una specifica è pubblicata, viene elencata; dove il punto di lavoro è aperto lo dimensioniamo rispetto al ciclo di lavoro della macchina.

Modello Angolo/Configurazione Rapporto/velocità di ingresso Adattamento dell'applicazione primaria

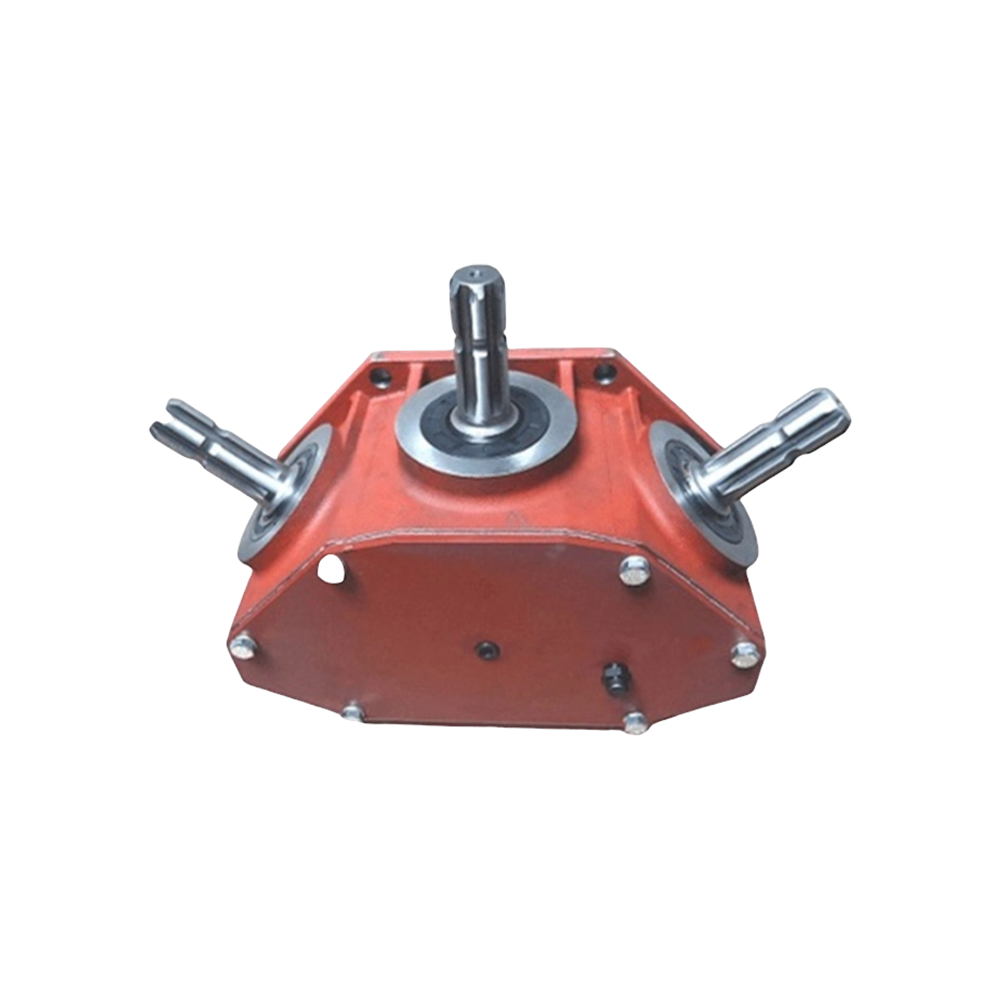

ND A453 Riduttore conico a 45° 1:1, 540 giri/min, 54–95 CV Attrezzature agricole generali che necessitano di conversione di potenza a 45° senza sovraccarico pesante

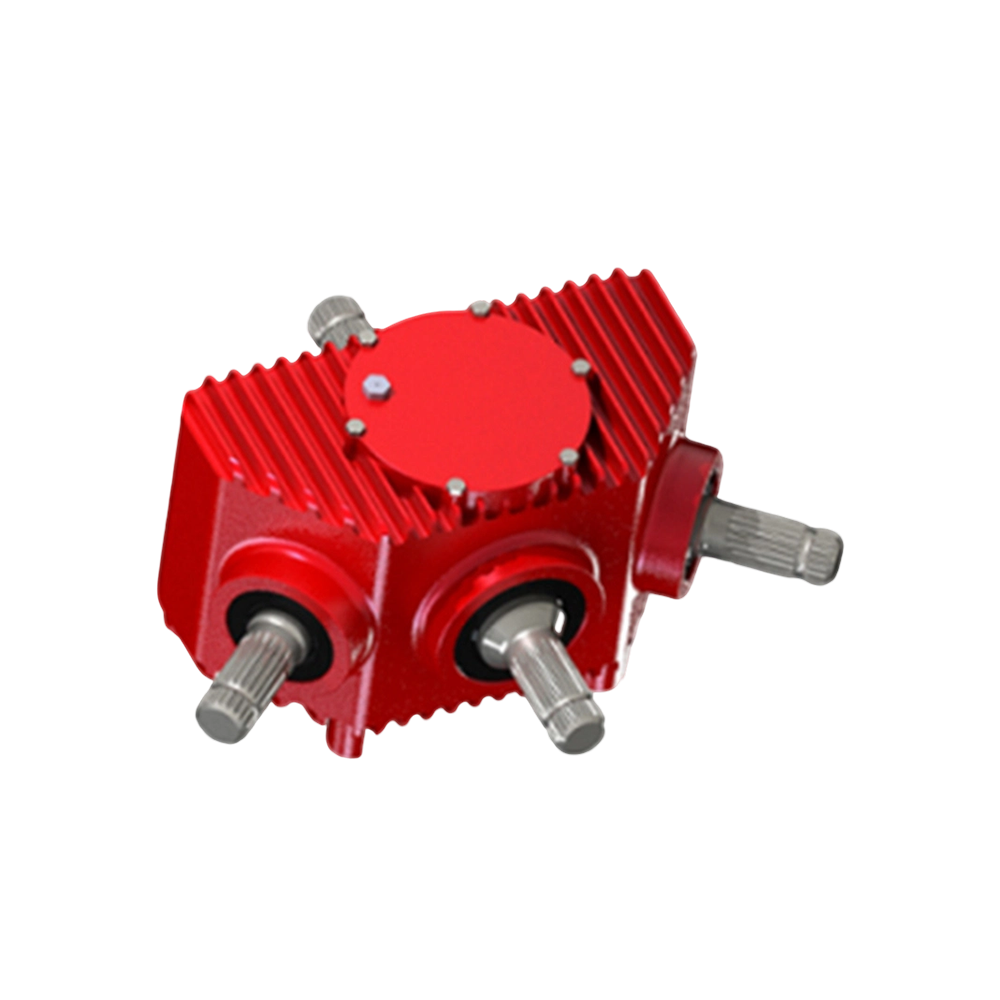

ND A501 Scatola di trasferimento ad ingranaggi conici uno-in/tre-out, 45° 1:1.2 Tagliaerba rotanti, tosaerba e tagliaerba

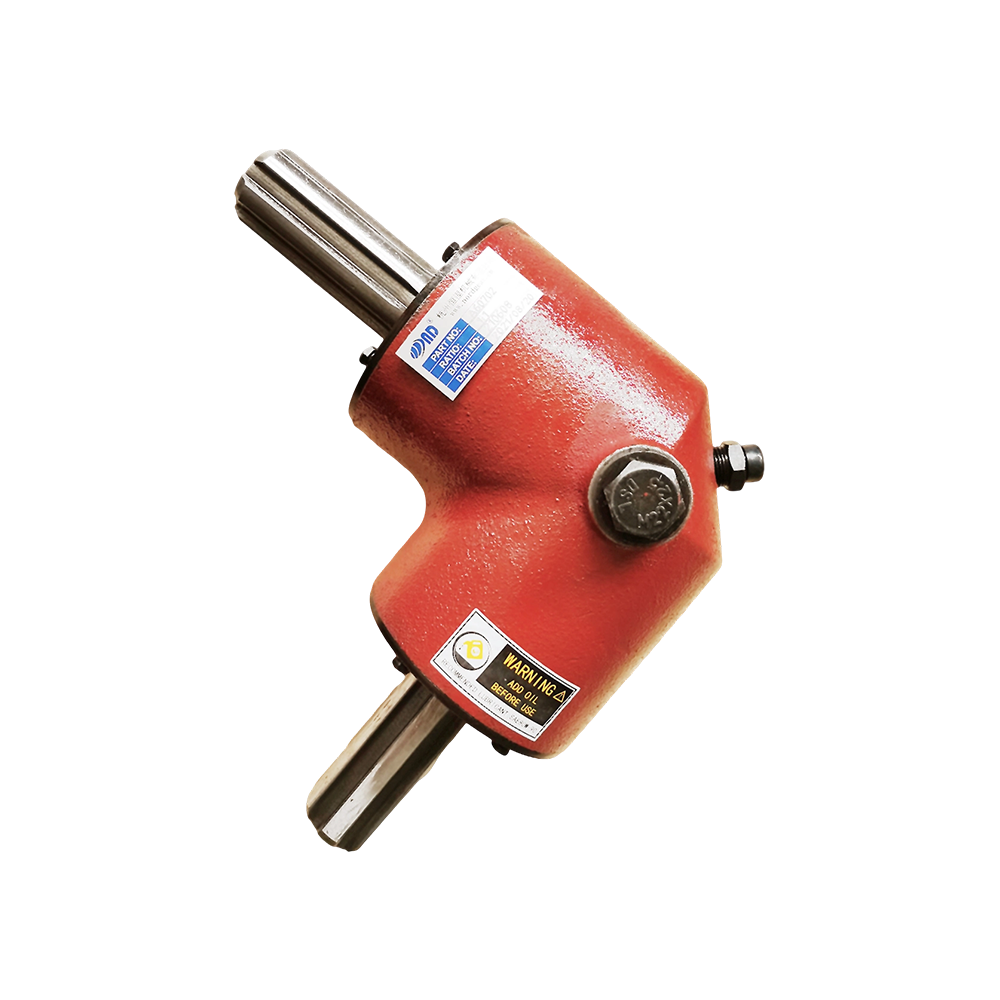

ND A607 Scatola ingranaggi in ghisa ad angolo retto di 90° 1:1, 540 giri/min, 15–34 CV Autocarri per il trasporto di cereali e attrezzature per il trasporto di materiali che richiedono cambi di direzione a velocità uguale

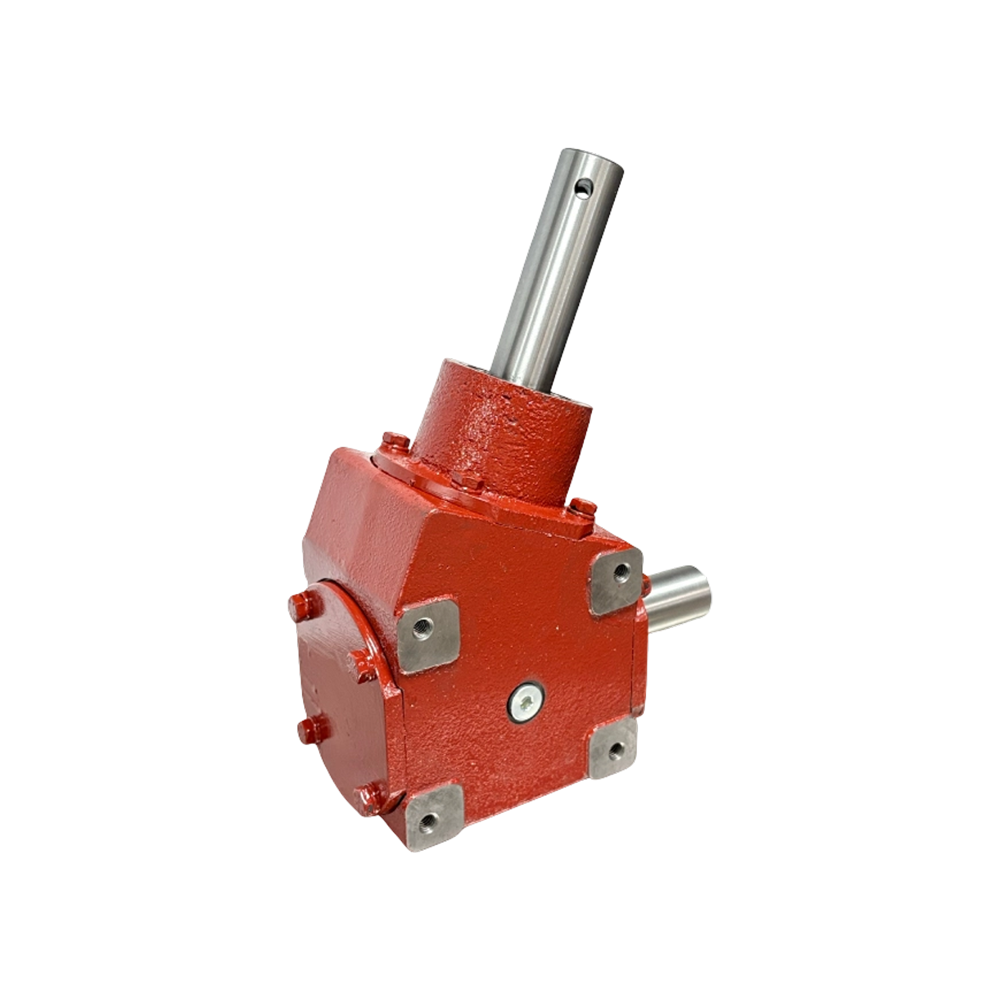

ND B682 Trasmissione angolare elicoidale a 68° Configurato per l'applicazione Azionamenti di carri per cereali che richiedono un trasferimento di potenza obliquo

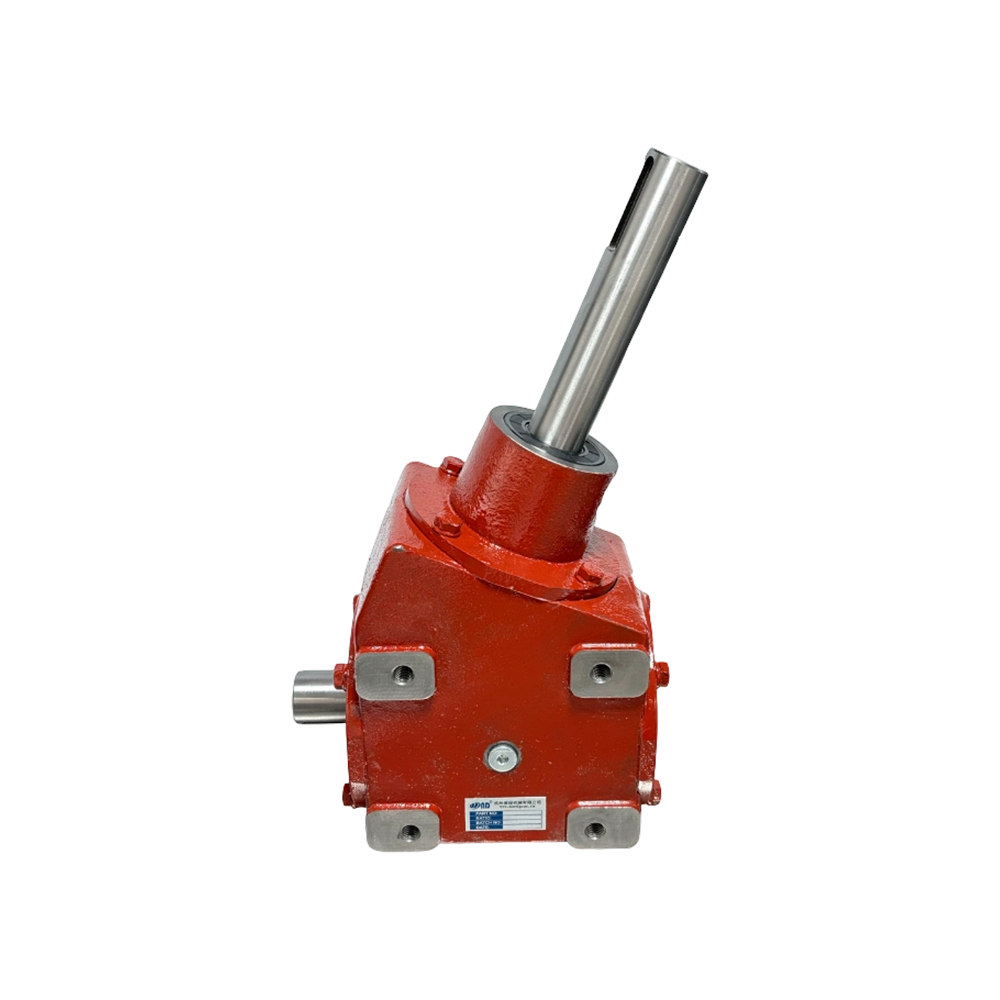

ND B684 Unità di azionamento in ghisa 68° Configurato per l'applicazione Veicoli per il trasporto di cereali con percorsi ad angolo
ND B457 Gruppo trasmissione ad ingranaggi cilindrici Configurato per l'applicazione Trasportatore per cereali a coclea con collegamento a tubo

Per i requisiti di alberi paralleli o alloggiamenti in alluminio, le famiglie adiacenti coprono tali condizioni: Riduttori con alloggiamento in alluminio serie BA per trasmissioni coniche ad angolo retto e a spirale leggere e Riduttori in ghisa Serie B per sterzatura a 90° su cippatrici, fresatrici e mezzi di trasporto.

Costruzione in ghisa e ingegneria sul campo

Perché la ghisa rimane la scelta giusta per le unità della Serie A

La trasmissione angolare agricola è soggetta a contaminazione, vibrazioni e impatti che una recinzione industriale non incontra mai. L'alloggiamento in ghisa ad alta resistenza conferisce alla Serie A la rigidità necessaria per mantenere in presa gli ingranaggi conici ed elicoidali e assorbe gli urti causati dai tagliaerba, dai blocchi della coclea e dai trasporti irregolari. Fornisce inoltre superfici di tenuta stabili, motivo per cui queste scatole possono funzionare in condizioni di polvere fangosa e campo bagnato senza frequenti risigillature.

Geometria degli ingranaggi e comportamento della trasmissione

Per i modelli a 45° e 90° viene utilizzato l'accoppiamento di precisione degli ingranaggi conici, garantendo una rotazione fluida e una bassa rumorosità in caso di uso continuo. I modelli a 68° utilizzano ingranaggi elicoidali per la trasmissione della coppia obliqua, mentre il gruppo trasportatore utilizza una disposizione di ingranaggi cilindrici adattata alla struttura del tubo. In ogni caso, il rapporto e il senso di rotazione devono essere concordati prima della lavorazione, poiché il gruppo ingranaggi, i fori dell'alloggiamento e gli spallamenti dell'albero vengono prodotti come un sistema accoppiato.

Specifiche, dimensionamento e dati di selezione

Configuriamo ogni unità della Serie A dal punto di lavoro, non da un tavolo unico per tutti. La velocità di ingresso dichiarata di 540 giri/min si allinea con la presa di forza standard del trattore e con le comuni velocità della trasmissione agricola, ma lavoriamo anche unità per applicazioni a bassa velocità/coppia elevata e ad alta velocità. La Serie A copre quindi sia i riduttori angolari puri che i riduttori angolari per macchine agricole, a seconda che l'attrezzatura condotta necessiti anche di un gradino di rapporto.

  • Rapporto: le versioni a catalogo includono lo sterzo a velocità uguale 1:1 e il trasferimento a tre vie 1:1.2; altri rapporti sono realizzati su ordinazione.
  • Velocità di ingresso: 540 RPM è un riferimento comune; si prega di confermare la velocità continua e massima.
  • Potenza e coppia: l'ND A453 è pubblicato a 54–95 HP e 707–1238 N·m; l'ND A607 da 15–34 HP. Altri modelli sono dimensionati in base allo spettro di carico.
  • Alberi: sono disponibili alberi con chiavetta, scanalature, profili PTO e alberi di trasmissione personalizzati; il catalogo elenca albero e rapporto di trasmissione realizzati su misura come richiesto.
  • Configurazione dell'uscita: uno-in/uno-out, uno-in/tre-out e gruppi speciali come l'azionamento del trasportatore a ingranaggi cilindrici ND B457 fanno parte della linea A Series.

Una volta preparata la nostra proposta, calcoliamo il fattore di servizio effettivo per l'applicazione e confermiamo se l'unità funzionerà in modo continuo, intermittente o con frequenti cicli di avvio-arresto. Questa distinzione conta più della potenza nominale, perché la scatola del cambio di una falciatrice e quella di un camion per cereali possono trasmettere la stessa potenza nominale ma affrontare livelli di shock completamente diversi.

Opzioni di configurazione e sviluppo personalizzato

Poiché la Serie A è prodotta nella nostra fabbrica, possiamo adattare i modelli base senza considerare ogni modifica come un nuovo prodotto. Le modifiche tipiche alla configurazione includono:

  • Orientamento di montaggio: piedi/faccia dell'alloggiamento verticale, orizzontale o inclinato
  • Estremità dell'albero di ingresso e di uscita: lunghezza, diametro, sede per chiavetta, scanalatura o profilo PTO
  • Modifiche del rapporto per la riduzione o l'aumento della velocità
  • Numero e posizione degli alberi di uscita
  • Posizioni di sfiato, riempimento e scarico dell'olio adatte all'orientamento della macchina
  • Specifiche di tenuta per ambienti polverosi, umidi o sottoposti a lavaggio ad alta pressione
  • Vernice, primer e targhetta secondo i requisiti OEM

Laddove un modello standard della Serie A non si adatta al layout della macchina, passiamo direttamente a Riduttori personalizzati : progettazione, prototipo e produzione in serie in base ai vostri disegni, campioni o descrizione delle condizioni di lavoro. Questo è lo stesso percorso che utilizziamo per i progetti OEM e ODM e include una revisione tecnica iniziale in modo che il disegno finale corrisponda all'effettiva installazione sul campo.

Qualità, ispezione e accettazione

Hangzhou Hengnie Machinery è un produttore diretto con capacità indipendenti di elaborazione, ricerca e sviluppo e sviluppo di stampi. La Serie A è prodotta su un modello di catena di montaggio standardizzato e ogni unità passa attraverso quello che descriviamo internamente come un triplo ciclo di controllo: controllo del materiale in entrata, monitoraggio del processo e ispezione del prodotto finale, nell'ambito di un sistema di gestione della qualità ISO.

  • Precisione dimensionale di alloggiamenti, fori e accoppiamenti di alberi
  • Verifiche delle prestazioni degli ingranaggi e dell'ingranamento
  • Prove di tenuta prima della consegna
  • Stato dell'assemblaggio e verifica della finitura superficiale
  • Imballaggio per l'esportazione progettato per trasporti marittimi di lunga durata

Per le unità Serie A personalizzate, organizziamo test prestazionali e test di accettazione in fabbrica concordati al momento della conferma dell'ordine. Prima della spedizione viene verificata la coerenza dei rapporti di ispezione, dei registri dei test e della documentazione di spedizione con i disegni tecnici, la distinta base e i dati della targa.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare una proposta tecnica e un preventivo per un riduttore angolare della Serie A, abbiamo bisogno del contesto della macchina, non solo del numero del modello. I seguenti dati sono il minimo utilizzato per dimensionare correttamente l'unità:

  • Tipo di applicazione e disposizione della macchina: camion per cereali, falciatrice, coclea, spandiconcime o altra attrezzatura agricola
  • Potenza in ingresso, velocità in ingresso e coppia continua/di picco all'ingresso del cambio
  • Angolo di uscita, rapporto e senso di rotazione richiesti
  • Disposizione dell'albero di uscita: numero di uscite, estremità dell'albero, scanalature o sedi per chiavetta
  • Orientamento di montaggio e involucro di installazione disponibile
  • Ciclo di lavoro: ore al giorno, frequenza di avvio-arresto e condizioni di carico d'urto
  • Condizioni ambientali: polvere, fango, immersione in acqua, lavaggio a pressione e escursione termica
  • Disegno di riferimento, campione o numero di parte esistente, ove disponibile
  • Quantità target e programma di consegna per prototipo o produzione in serie

Con queste informazioni possiamo confermare le dimensioni dell'alloggiamento, la potenza degli ingranaggi, il diametro dell'albero, le specifiche della guarnizione e se il modello standard del catalogo è sufficiente o è necessario un disegno di lavorazione personalizzato.

Manutenzione, documentazione e supporto post-consegna

La progettazione finalizzata alla manutenibilità fa parte dell'approccio della Serie A: struttura interna semplice, tenuta affidabile e dimensioni di cuscinetti e tenute ampiamente disponibili. Quando un'unità viene sottoposta a manutenzione, il set di ingranaggi, le guarnizioni e gli alberi sono accessibili come componenti abbinati e possiamo fornire i pezzi di ricambio corrispondenti dalla nostra linea di ricambi per riduttori.

Ogni spedizione include la documentazione tecnica necessaria per il montaggio e la messa in servizio: disegni dimensionali, manuale delle specifiche e istruzioni di installazione. Dopo la consegna, i nostri ingegneri rimangono disponibili per consulenze remote, analisi dei guasti e raccomandazioni sulle condizioni di lavoro. Per i progetti OEM, raccogliamo anche feedback sul campo e li inseriamo nella successiva iterazione di progettazione.

Domande frequenti

Un cambio della Serie A può funzionare continuamente sotto carichi pesanti sul campo?

Sì, per le applicazioni per cui è progettato. L'alloggiamento in ghisa, i giunti sigillati e i gruppi di ingranaggi abbinati sono destinati alle condizioni fangose, polverose e soggette a carichi d'urto dei lavori agricoli. Nella nostra proposta confermiamo il ciclo di lavoro, il fattore di servizio e le specifiche di tenuta della vostra macchina specifica, in modo che il funzionamento continuo non sia lasciato al caso.

Qual è la differenza tra ND A453, ND A501 e ND A607?

ND A453 è un riduttore conico a 45° per servosterzi non standard in macchine agricole generali. ND A501 è un ripartitore di coppia a tre vie a 45° con un ingresso e tre uscite per decespugliatori rotanti. ND A607 è un cambio in ghisa ad angolo retto 1:1 a 90° per camion per il trasporto di cereali e applicazioni simili a velocità uguale. La scelta dipende dall'angolo, dal numero di uscite e dal rapporto di velocità richiesto dalla macchina azionata.

È possibile personalizzare rapporti, alberi e dimensioni di montaggio?

SÌ. Il catalogo elenca esplicitamente albero e rapporto di trasmissione come realizzati su misura come richiesto. Possiamo regolare sedi per chiavetta, scanalature, lunghezze dell'albero, interfacce delle flange, posizioni e rapporti di sfiato per adattarli alle strutture delle macchine esistenti. Per deviazioni maggiori passiamo allo sviluppo di riduttori personalizzati utilizzando i vostri disegni o campioni.

Quali informazioni ti servono per un preventivo Serie A?

Il punto di lavoro è l'input più importante: tipo di applicazione, potenza e velocità in ingresso, angolo e rapporto di uscita richiesti, orientamento di montaggio, disposizione dell'albero, ciclo di lavoro e condizioni ambientali. Un disegno o un campione di riferimento ci aiuta a confermare rapidamente l'interfaccia.

Supportate progetti OEM e ODM per riduttori angolari?

SÌ. Siamo un produttore diretto con ricerca e sviluppo e produzione interni e la produzione personalizzata è una parte fondamentale della nostra attività. I progetti OEM e ODM possono iniziare da un disegno, un campione o semplicemente una descrizione delle condizioni di lavoro e seguire il nostro flusso di lavoro di progettazione, prototipo e produzione di massa.
